Медный многожильный провод ЗЗЦМ ПВС 3x1.5 мм

Провод медный многожильный ЗЗЦМ ПВС 3x1.5 мм предназначены для подсоединения электрических приборов, бытового и аналогичного применения к электрической сети на номинальное переменное напряжение 300/500 В.

Многожильные медные провода ПВС могут использоваться для электрических систем 380/660 В.

Медные многожильные провода ПВС относятся к классу устойчивых к распространению пламени при условии единичной прокладки по ДСТУ 4809. Провода марок ПВСнг, ПВСнгд относятся к классу устойчивых к распространению пламени при прокладке в пучках по категории А согласно ДСТУ 4809.

Фактические габаритные размеры и вес кабеля могут отличаться от расчетных.

• Количество и диаметр проводов в жиле может отличаться при условии соблюдения требований жилы к электросопротивлению. Наибольшие токовые перегрузки указаны для кабелей при обычном режиме работы и при 100% коэффициенте перегрузки кабелей. Максимальная токовая нагрузка определена для прокладки в условиях, если температура окружающей среды при прокладке кабелей в воздухе составляет +25 °С.

Назначение кабелей ЗЗЦМ:

• Провода предназначены для подсоединения электрических машин и приборов бытового и аналогичного применения к электрической сети на номинальное переменное напряжение 300/500 В.
• Провода могут использоваться для электрических систем 380/660 В.
• Проводы относятся к классу устойчивых к распространению пламени при условии одиночного прокладки по ДСТУ 4809. Проводы марок ПВСнг, ПВСнгд относятся к классу устойчивых к распространению пламени при прокладке в пучках по категории А согласно ДСТУ 4809.
• Конструкция кабелей ЗЗКМ:
• Токопроводящая медная жила 5 класса гибкости.
• Изоляция проводов марок ПВС, ПВСнг – поливинилхлоридный пластикат; проводов марок ПВСнгд – композиция пониженной пожароопасности. Маркировка жил цветовая, одна из жил – жилая заземление – зелено-желтого цвета. Изолированные жилы скручены в сердечник.
• Оболочка проводов марок ПВС – поливинилхлоридный пластикат; проводов марок ПВСнг – поливинилхлоридный пластикат пониженной горючести; проводов марок ПВСнгд – композиция пониженной пожароопасности. Провода изготавливаются разных цветов оболочки.

Основные преимущества много жильных проводов медных ЗЗЦМ ПВС:

• Токопроводящая медная жила 5 класса гибкости.
• Изоляция проводов марок ПВС, ПВСнг – поливинилхлоридный пластикат; проводов марок ПВСнгд – композиция пониженной пожароопасности.
• Маркировка жил цветовая, одна из жил – жила заземление зелено-желтого цвета.
• Изолированные жилы скручены в сердечник.
• Оболочка проводов марок ПВС – поливинилхлоридный пластикат;
• Проводов марок ПВСнг – поливинилхлоридный пластикат пониженной горючести;
• Проводов марок ПВСнгд – композиция пониженной пожароопасности.
• Провода изготавливаются из разных цветов оболочки.
• Кабели с наружным диаметром до 12 мм поставляются в бухтах или на деревянных барабанах, кабели диаметром свыше 12 мм поставляются на деревянных барабанах.

Медный провод ПВС:

• П – Провод
• В – Оболочка из поливинилхлоридного пластиката
• С – Соединительный провод
• НГ – Не распространяет горение
• НГД – Не распространяет горение, с пониженным газодымоотделением

Нормативная документация – Классификационное обозначение кабеля по требованиям пожарной безопасности

• ДСТУ EN 50525-2-11:2015
• ТУ У 31.3-31549003-015:2007
• ПВС – ПБ100000000
• ПВСнг – ПБ120000000
• ПВСнгд – ПБ122110000

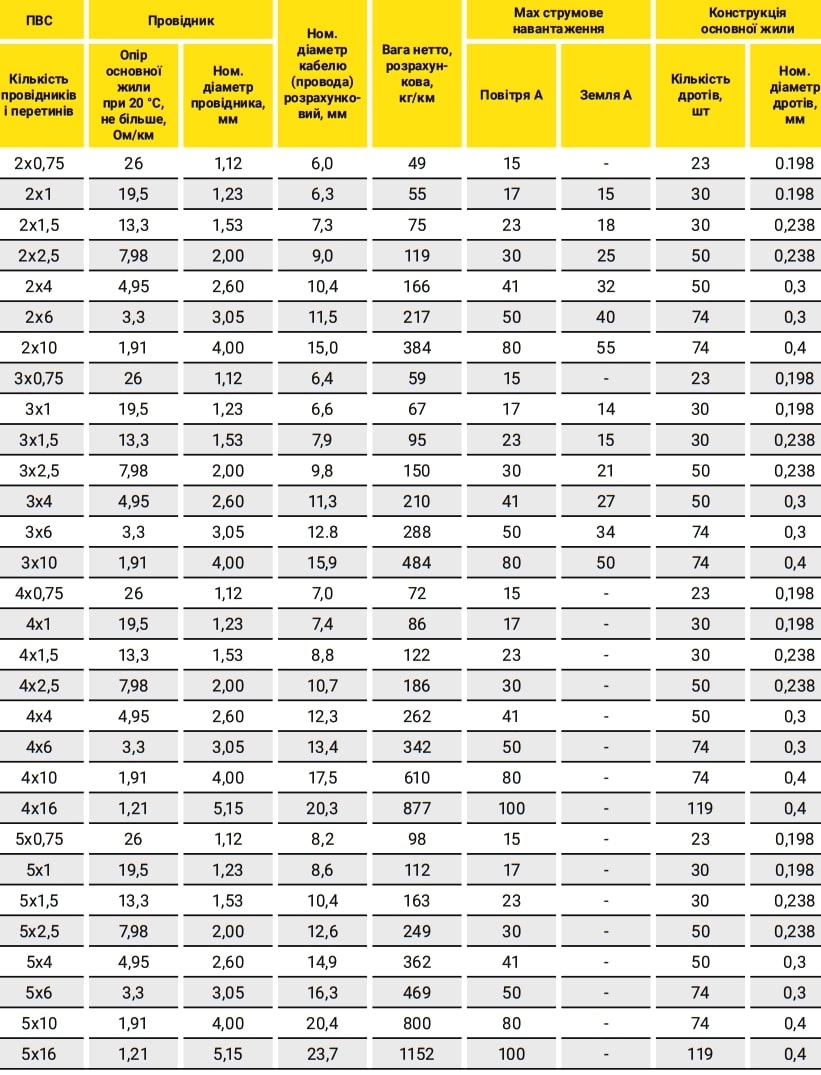

Характеристики кабеля ЗЗЦМ ПВС 3х1,5:

• Кабель – ПВС 3х1,5
• Температура эксплуатации кабеля от -40 °С до +40 °С
• Длительно допустимая температура нагрева жил кабелей при эксплуатации +70 °С
• Температура кабеля не ниже -5 °С
• Сопротивление основной жилы при 20 °C, не более - Ом/км 13,3
• Нормальный диаметр проводника, мм – 1,53
• Нормальный диаметр кабеля (провода) расчетный, мм – 7,9
• Вес нетто, расчетный, кг/км – 95
• Max токовая нагрузка, воздух А - 23
• Max токовая нагрузка, Земля А - 15
• Количество проводов, шт – 30
• Нормальный диаметр проводов, мм – 0,238
• Строительная длина кабелей - по согласованию
• Срок службы для проводов, применяемых в стационарных электроприборах – 10 лет
• Срок службы для других проводов – 6 лет
• Гарантийный срок эксплуатации – 2 года
