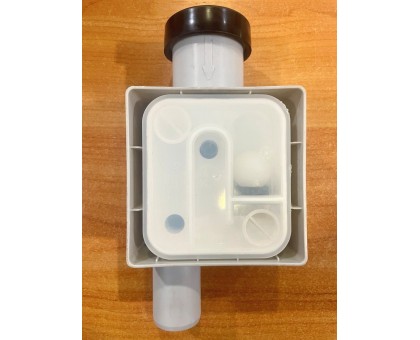

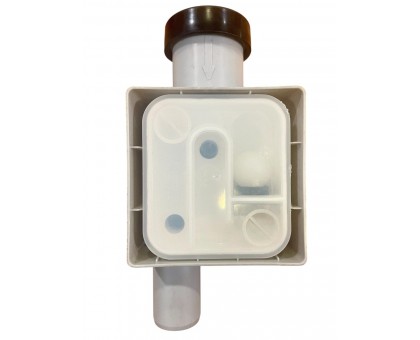

Сифон для кондиционеров HL138NK

Сифон для кондиционеров HL138NK (9003076051922) предназначен для отвода конденсата в канализацию которой не пропускает запахи, при пересыхании гидрозатвора, вынимаемый сифон-кассета.

Сифон HL138NK рекомендуется для отвода конденсата от кондиционеров и фанкойлов с разрывом струи.

• Высота гидрозатвора – 50 мм с дополнительным механическим, запахозапорным устройством, выпуск DN32.
• Входной патрубок для труб Ø 20-32 мм, внутренний диаметр трубы должен быть не менее 18 мм.
• Нормы – ÖNORM H 6020, VDI 6022, DIN 19541
• Согласно п. 18.12 СП30.13330.2020 необходимо предусматривать сброс конденсата и дренажа в канализацию от кондиционеров, систем вентиляции, холодильной техники, котельного оборудования и водонагревателей.
• В связи с малым количеством и нерегулярностью сброса воды необходимо использовать сифоны со специальными запахозапорными устройствами.

Самоочистка сифонов для кондиционеров HL.

• При отводе малого количества конденсата от кондиционеров, а также при сбросе избыточного давления в системах отопления или водоснабжения, в отводящих трубопроводах не возникает режима самоочистки.
• Поэтому диаметр выпуска уменьшен до DN32. Согласно п. 19.1 СП30.13330.2020 уклон горизонтальных трубопроводов может быть принят от 0,03 до 0,15.
• Фирма HL рекомендует принимать уклон – 0,1.

Защита от запахов из канализации с сифонами для кондиционеров HL.

• Для защиты жилых помещений от канализационных газов (очень токсичных и взрывоопасных) при пересыхании гидравлических затворов можно использовать: или сифон с гидрозатвором большой высоты – HL136.2; или сифоны с высотой гидрозатвора 50-60 мм и специальным запахозапирающим устройством (вступающим в действие при пересыхании гидрозатвора) – HL136T, HL136.3, HL138N, HL138NH, HL21.

Обслуживание сифона для кондиционеров HL138NK:

• Обслуживание сифонов для кондиционеров HL не отличается от обслуживания сифонов для кухонных моек Исключение: HL138N(H) - сифон для скрытой установки в стену.
• При его загрязнении можно извлечь кассету (в которой выполнен гидрозатвор и специальное запахозапорное устройство), промыть ее или заменить новой.
• Кассета выполнена из прозрачного полипропилена, поэтому определение загрязнения не составляет труда.

Перепад давления сифона для кондиционеров HL138NK:

• Для мощных кондиционеров, которые могут создавать значительный перепад давления, необходимо использовать сифон HL136.2: он может работать при разжижении и чрезмерном давлении до 2800 Па (~280 мм водяного столба).
• Вертикальные прозрачные патрубки позволяют контролировать уровень воды в сифоне.
• При пересыхании в гидрозатвор можно долить воды через специальный штуцер.

Нормативные документы для сифонов кондиционеров:

• СП 30.13330.2020 „Внутренний водопровод и канализация зданий СП 73.13330.2016, Внутренние санитарно-технические системы зданий.
• Стандарт – Сантех НИИ проекта, Внутренний водопровод и канализация зданий.
• ONORM H 6020 Технические устройства для вентиляции помещений, используемые в медицинских целях, проектирование, строительство, эксплуатация, техническое обслуживание, технические осмотры и гигиенический контроль.

Характеристики сифона для кондиционеров HL138NK:

• Пропускная способность – 0,15 л/с
• Материал – PP
• Размер – DN32
• Вес кг – 0,11
• Количество штк – 1
• Вес кг – 0,114
• Упаковка - Мешок из ПЭ
• EAN (штрих-код) - 9003076051922
• Приемное отверстие Ø - 20 - 32 мм

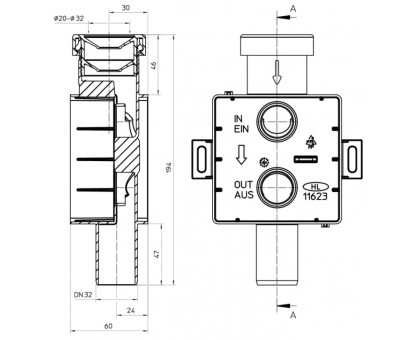

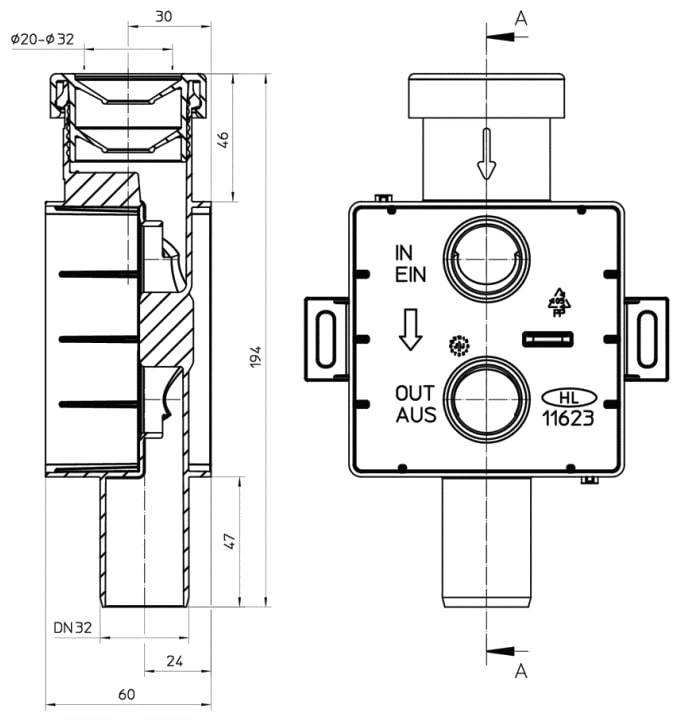

• Высота/Ширина/Глубина мм - 60/100/200
