Рекомендуемая обвязка твердотопливного котла продукцией EUROPRODUCT

Рекомендуемая обвязка твердотопливного котла, где устанавливаются элементы EUROPRODUCT.

• Для надежной и долговечной работы котла важно правильно подобрать элементы обвязки.
• Каждый из них выполняет свою функцию и помогает защитить оборудование.

В схеме обвязки EUROPRODUCT используются:

1. Регулятор тяги;
2. Группа безопасности;
3. Клапан теплового сброса;
4. Антиконденсационный клапан 55°C;
5. Обратный клапан;
6. Фильтр грубой очистки;
7. Згон «американка» (при необходимости).

Преимущества обвязки твердотопливного котла:

• Защита от перегрева и лишнего давления.
• Уменьшение риска образования конденсата и коррозии.
• Очистка теплоносителя от механических примесей.
• Удобный монтаж и последующее обслуживание системы.

Важно! схема носит презентационный характер и не является монтажным проектом.

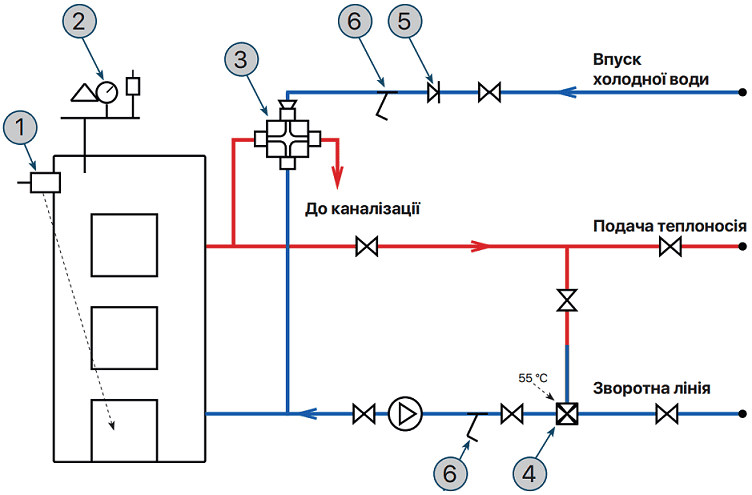

• Презентационная схема подключения твердотопливного котла – основные узлы обозначены выносными стрелками.
• Подключение клапана теплового сброса, расположение обратного клапана, применение разъемного соединения типа «американка», диаметры труб и состав защитной системы определяются проектом, условиями монтажа и техническим паспортом конкретного котла.

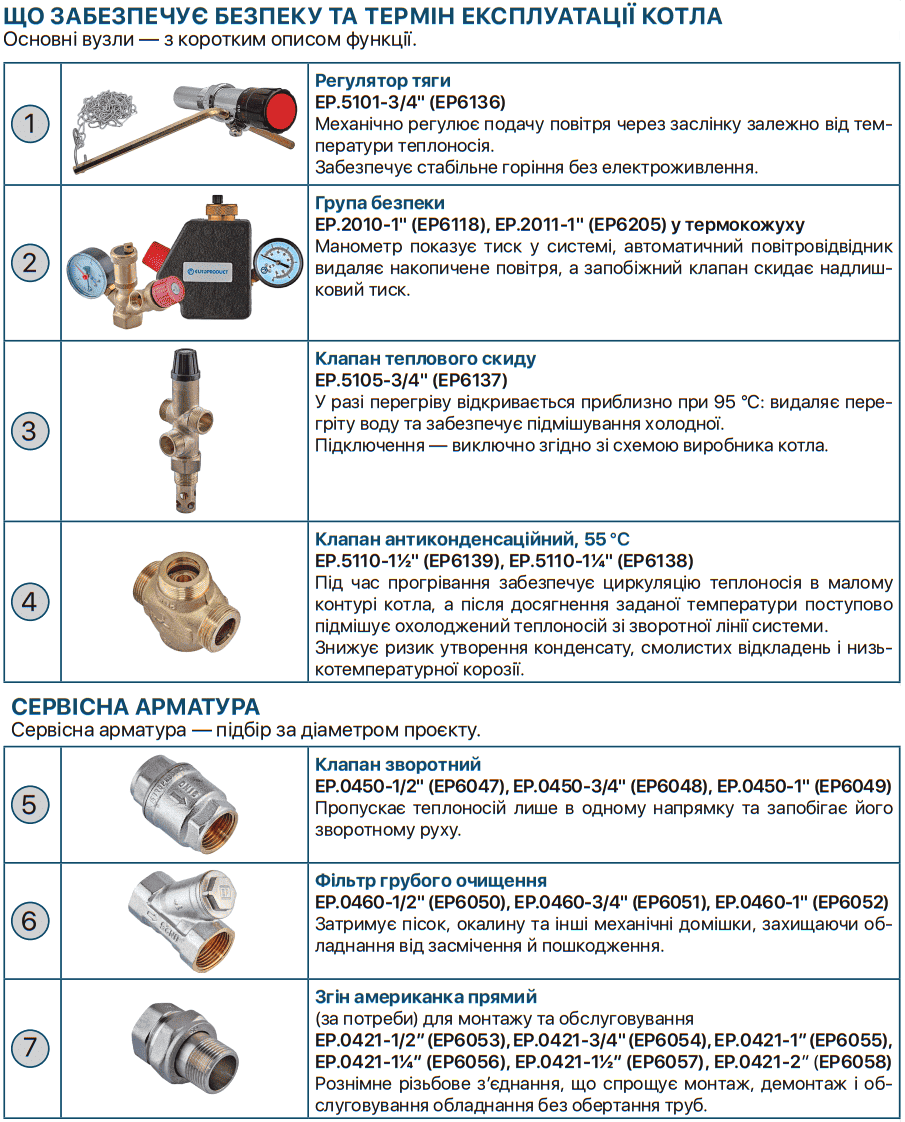

Основные узлы, обеспечивающие безопасность и срок эксплуатации твердотопливного котла.

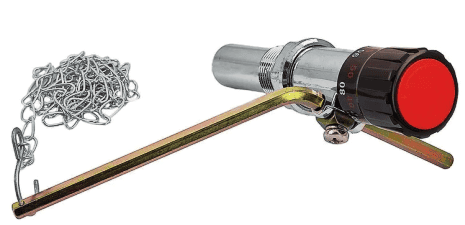

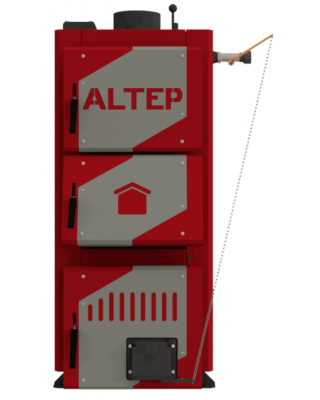

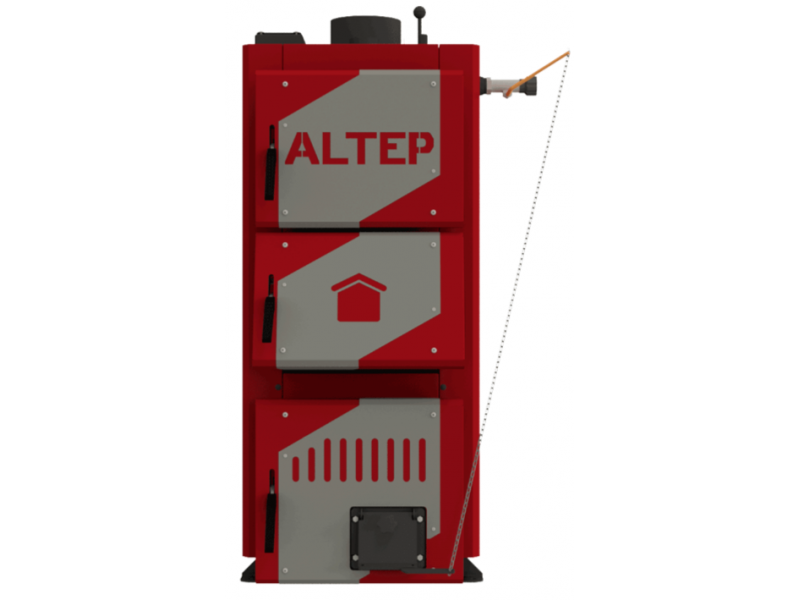

Регулятор тяги - ЕР.5101-3/4" (ЕР6136):

• Механически регулирует подачу воздуха через заслонку в зависимости от температуры теплоносителя.
• Обеспечивает стабильное горение без электропитания.

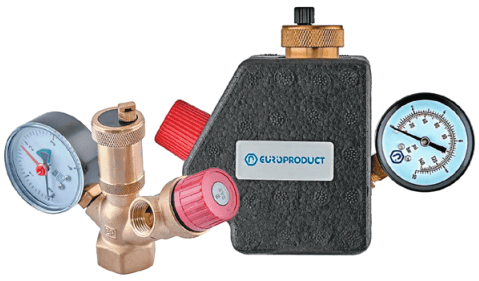

Группа безопасности - ЕР.2010-1" (ЕР6118), ЕР.2011-1" (ЕР6205) в термокожухе:

• Манометр показывает давление в системе, автоматический воздухоотводчик удаляет накопленный воздух, а предохранительный клапан сбрасывает избыточное давление.

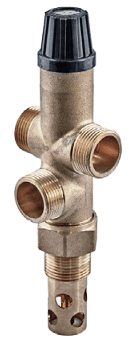

Клапан теплового сброса – ЕР.5105-3/4" (ЕР6137):

• При перегреве открывается примерно при 95 °С: удаляет перегретую воду и обеспечивает подмешивание холодной.
• Подключение – исключительно согласно схеме производителя котла.

Клапан антиконденсационный, 55 °С ЕР.5110-1½" (ЕР6139), ЕР.5110-1¼":

• Во время прогревания обеспечивает циркуляцию теплоносителя в малом.
• контуре котла, а после достижения заданной температуры постепенно
• подмешивает охлажденный теплоноситель с обратной линии системы.
• Снижает риск образования конденсата, смолистых отложений и низкотемпературной коррозии.

Сервисная арматура – ​​подбор по диаметру проекта:

Клапан обратный - ЕР.0450-1/2" (ЕР6047), ЕР.0450-3/4" (ЕР6048), ЕР.0450-1" (ЕР6049):

• Пропускает теплоноситель только в одном направлении и предотвращает его обратном движении.

Фильтр грубой очистки - ЕР.0460-1/2" (ЕР6050), ЕР.0460-3/4" (ЕР6051), ЕР.0460-1" (ЕР6052):

• Задерживает песок, окалину и другие примеси, защищая оборудование от засорения и повреждения.

Згон американка прямая (при необходимости):

• Для удобства монтажа и обслуживания - ЕР.0421-1/2” (EP6053), ЕР.0421-3/4” (EP6054), ЕР.0421-1” (EP6055), ЕР.0421-1¼” (EP6054), EP6057) ЕР.0421-2” (EP6058).
• Разъемное резьбовое соединение, упрощающее монтаж, демонтаж и обслуживание оборудования без вращения труб.

Важно! – этот материал носит презентационный характер и не является монтажным проектом.

• Возможность применения клапана теплового сброса, диаметр труб, расположение арматуры и состав защитных мер подтверждаются паспортом конкретного котла, проектом и условиями монтажа.
