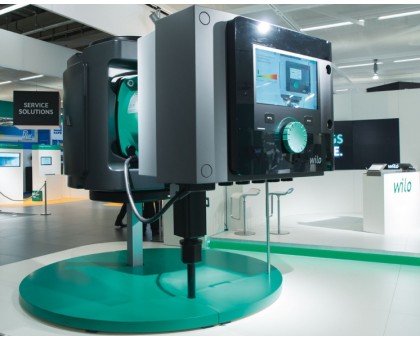

Циркуляционный насос Wilo-Stratos MAXO

Компания WILO анонсировала старт продаж на территории Украины умного насоса Wilo-Stratos MAXO, модель уже доступна к заказу, а в будущем появится в программе подбора WILO Select.

Насос циркуляционный Wilo-Stratos MAXO устанавливает новые стандарты энергоэффективности в сфере коммерческого использования насосов в системах отопления, вентиляции и кондиционирования, а также снабжения питьевой водой. Это стало возможным благодаря оптимизированным и инновационным функциям энергосбережения, таким как No-Flow Stop, а интеллектуальные режимы работы и регулирования, такие как Dynamic Adapt plus и Multi-Flow Adaptation позволили новинке иметь максимальную совместимость с существующими системами и обеспечивать им оптимальную эффективность.

Кроме стандартных и широко известных режимов поддержания перепада давлений, Wilo-Stratos MAXO включает в себя функции контроля и регулирования температуры и объемного расхода. Также насос Wilo-Stratos MAXO обладает возможностью переключения между режимами отопление и охлаждение, работы в режиме регулирования по «узкому месту» с помощью внешнего датчика перепада давления. Насос самостоятельно ограничивает максимальную подачу при активной функции Q-Limit max и обеспечивает заданную минимальную подачу в пределах своей производительности при Q-Limit min.

Среди прочих преимуществ насоса Wilo-Stratos MAXO — возможность ввода номинальной рабочей точки для режима Δp-v, встроенный счетчик энергии отопления/охлаждения и возможность распознавания режима термической дезинфекции, которая позволяет в системах горячего водоснабжения добиваться максимальное гигиеничности.

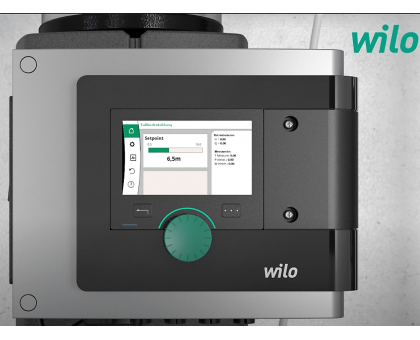

Также благодаря большому цветному дисплею с высоким разрешением в сочетании с технологией зеленой кнопки и мастеру настройки Setup Guide, ввод в эксплуатацию насоса, контроль всех параметров возможен в одно нажатие.

Для подключения насоса Wilo-Stratos MAXO к мобильным устройствам и прямого объединения насосов в сеть модель оснащена новейшими коммуникационными интерфейсами, такими как Bluetooth и Wilo Net.

Понятная и просторная клеммная коробка и оптимизированный Wilo-Connector гарантируют максимальное удобство электромонтажа.

Модельный ряд насосов Wilo-Stratos MAXO дополняют: сдвоенное исполнение насоса — Wilo-Stratos MAXO-D и насос с корпусом из нержавеющей стали — Wilo-Stratos MAXO-Z.

Компания WILO делает ставку на инновационные технологии, глобальный профессиональный опыт и знания. При этом мы предлагаем не просто самые современные изделия, а комплексное системное решение. Wilo-Stratos MAXO позволяет упростить задачу проектирования, монтажа и эксплуатации систем отопления, вентиляции и кондиционирования, а также снабжения питьевой водой, в то же время повышая их надежность и энергоэффективность. Все преимущества циркуляционных насосов Wilo-Stratos MAXO теперь могут оценить пользователи по всему миру, надеемся, что он станет долгожданной новинкой и для Украинских потребителей.

Под умным насосом Stratos MAXO компания Wilo подразумевает новую категорию насосов, характеристики которых значительно превосходят ее высокоэффективные насосы или насосы с насосным «интеллектом». Этот насос становится умным благодаря комбинации самой современной сенсорики и инновационных функций регулирования (например, Dynamic Adapt plus и Multi-Flow Adaptation), двунаправленных возможностей подключения к сети (например, Bluetooth, интегрированные аналоговые входы, двоичные входы и выходы, интерфейс с сетью Wilo Net), актуализации путем обновления программного обеспечения, а также высочайшего удобства в эксплуатации (например, благодаря настройкам Setup Guide, принципу упреждающей навигации и проверенной временем технологии зеленой кнопки).

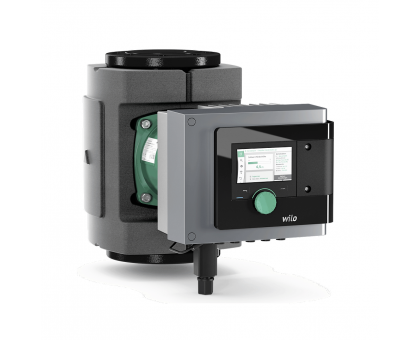

Конструкция умного циркуляционного насоса Wilo-Stratos MAXO:

• Технология зеленой кнопки и графический дисплей,
• Защита электродвигателя с электроникой отключения,
• Умный циркуляционный насос с мокрым ротором, электронно-коммутируемым двигателем и встроенной автоматической регулировкой мощности,
• Разъем для расширения функциональности с опциональным модулем CIF для автоматизированной системы управления зданием,
• Рабочее колесо с изогнутыми трехмерными лопастями и разделительный стакан из синтетического материала на волокнистой основе,

Оснащение области применения циркуляционного насоса Wilo-Stratos MAXO:

Насос позволяет провести точную настройку способа регулирования для специфический условий применения на конкретной установке (напр., нагреватели, напольное отопление, потолочное охлаждение) при эксплуатации с наивысшей эффективностью.

Отопление циркуляционного насоса Wilo-Stratos MAXO:

• Нагреватель
• Напольное отопление
• Потолочное отопление
• Нагреватель воздуха
• Гребенка
• Теплообменника

Охлаждение циркуляционного насоса Wilo-Stratos MAXO:

• Потолочное охлаждение
• Охлаждение пола
• Кондиционеры воздуха
• Гребенка
• теплообменника,
• Сочетание нагрева и охлаждения
• Способы регулирования циркуляционного насоса Wilo-Stratos MAXO:

• Автоматическое переключение циркуляционного насоса Stratos MAXO,
• В зависимости от выбранного применения возможны следующие способы регулирования:
• Постоянная частота вращения (режим управления)
• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• Dynamic Adapt plus для непрерывной (динамической) адаптации производительности к текущим потребностям
• T-const. для постоянного регулирования температуры
• ΔT для регулирования перепада температуры
• Константа Q для постоянного регулирования расхода
• Определенный пользователем ПИД-регулятор
• Multi-Flow Adaptation: Определение суммарного расхода через подающий насос для необходимого питания вторичных насосов в распределителях отопительного контура


Опциональные функции циркуляционного насоса Wilo-Stratos MAXO:

• Q-Limit max. для ограничения максимального расхода
• Q-Limit мин. для ограничения минимального расхода
• No-Flow Stop (отключение при отсутствии потока)
• Автоматическое ночное понижение
• Регулирование точки пессимума (Δp-c с внешним датчиком реального состояния)
• Переменная крутизна характеристики Δp-v
• Ручные настройки циркуляционного насоса Wilo-Stratos MAXO:

• Выбор области применения через Setup Guide
• Настройка соответствующих рабочих параметров
• Номинальная рабочая точка: прямой ввод расчетной рабочей точки при Δp-v
• Индикация статуса
• Настройка и сброс счетчика количества энергии (количество теплоты и охлаждение)
• Функция вентиляции насоса
• Блокировка клавиш для запрещения настроек
• Функция для сброса на заводские установки или сохраненные точки восстановления (наборы параметров)
• Ввод параметров аналоговых входов
• Ввод параметров двоичных входов
• Ввод параметров релейных выходов
• Работа сдвоенного насоса (при двух одинарных насосах, которые должны работать как сдвоенный насос)
• Автоматическое управление циркуляционного насоса Wilo-Stratos MAXO:

• Оптимизированная по потребности регулировка мощности для энергоэффективной эксплуатации в зависимости от режима работы
• Идентификация работы с понижением
• Плавный пуск
• Отключение при обнаружении отсутствия расхода (No-Flow Stop)
• Автоматические процедуры устранения неисправностей (например, функция деблокирования)
• Переключение режимов обогрева/охлаждения
• Полная защита электродвигателя со встроенной электронной системой отключения
• Внешние управляющие входы и их функции насоса Wilo-Stratos MAXO:

• 2 аналоговых входа
• 2 цифровых входа
• Типы сигналов: 0–10 В, 2–10 В, 0–20 мА, 4–20 мА, PT1000

Применение циркуляционного насоса Wilo-Stratos MAXO:

Дистанционное регулирование заданного значения для каждого способа регулирования (за исключением Multi-Flow Adaptation), входы датчиков для температуры, перепада давления или произвольный датчик в заданном пользователем ПИД-режиме

Для беспотенциальных управляющих выходов или переключателей

Параметры функции циркуляционного насоса Wilo-Stratos MAXO:

• Ext. OFF
• Ext. MIN
• Ext. MAX
• РУЧНОЙ (система управления зданием-ВЫКЛ)
• Блокировка клавиш
• Переключение режимов обогрева/охлаждения
• Wilo Net для управления сдвоенными насосами (два одинарных насоса),
• Связи нескольких насосов между собой и дистанционного регулирования насосов через шлюз,

Сигнализация и индикация циркуляционного насоса Wilo-Stratos MAXO:

• Статус дисплея — индикация режима работы:
• Заданное значение
• текущего значения напора
• Фактический расход
• потребляемая мощность
• Потребление электроэнергии
• Температуры
• Индикация статуса светодиодом: Безошибочная эксплуатация (зеленый светодиод), коммуникация насоса (синий светодиод)
• Состояние дисплея — индикация ошибки (цвет дисплея красный):
• Коды ошибок и их описание полным текстом
• Коррективные меры
• Состояние дисплея — индикация предупреждения (цвет дисплея желтый):
• Коды предупреждений и описание предупреждения полным текстом
• Состояние дисплея — индикация процесса (цвет дисплея синий):
• Воздухоотводчик насоса
• Процесс обновления
• Состояние дисплея — связь с СУЗ (цвет дисплея синий):
• Сводка активных параметров СУЗ (скорость передачи сигнала, адрес…)
• Обобщенная сигнализация неисправности SSM (беспотенциальный переключающий контакт)
• Обобщенная сигнализация рабочего состояния (SBM) (беспотенциальный нормальноразомкнутый контакт)

Обмен данными циркуляционного насоса Wilo-Stratos MAXO:

• Интерфейс Bluetooth для беспроводного обмена данными, а также дистанционного управления насосом через смартфон или планшет.

• Последовательный цифровой интерфейс Modbus RTU для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с модулем Wilo CIF Modbus RTU).
• Последовательный цифровой интерфейс BACnet MS/TP для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно использование модуля Wilo-CIF BACnet MS/TP).
• Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
• Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насосов по времени)

• Режим совместной работы двух насосов (включение и выключение при пиковой нагрузке с оптимизацией по КПД)

Оснащение циркуляционного насоса Wilo-Stratos MAXO:

• Для насосов с фланцевым соединением: исполнения фланца
• Стандартное исполнение для насосов DN 32 – DN 65: Комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
• Стандартное исполнение для насосов DN 80/DN 100: Фланец PN 6 (разработан PN 16 согласно EN 1092-2) для ответного фланца PN 6
• Специальное исполнение для насосов DN 32 – DN 100: Фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16
• Множество интегрированных интерфейсов коммуникации и опционально используемый разъем модулей CIF
• 5 кабельных вводов для подсоединения интерфейсов коммуникации
• Интерфейс Bluetooth
• Графический экран с высоким разрешением с зеленой кнопкой и 2 кнопками
• Удобная клеммная коробка
• Встроенный температурный датчик
• Серийная теплоизоляция для насосов, используемых в системах отопления
• Быстроразъемное электросоединение с оптимизированными штекерами Wilo-Connector для источника питания

Материалы умного циркуляционного насоса Wilo-Stratos MAXO:

• Корпус насоса:                 Серый чугун с покрытием KTL
• Теплоизоляция:                Полипропилен
• Вал:                                 Нержавеющая сталь
• Подшипники:                    Графит
• Рабочее колесо:               Синтетический материал

Расшифровка наименования Wilo-Stratos MAXO 30/0,5-12:

• Stratos:  Высокоэффективный насос (с резьбовым или фланцевым соединением),
• MAXO:    Электронно регулируемый,
• 30:         Номинальный диаметр для подсоединения,
• 0,5-12:   Номинальный напор [м],

Комплект поставки циркуляционного насоса Wilo-Stratos MAXO:

• Насос
• Теплоизоляция
• 2 кабельных ввода M16 x 1,5
• Оптимизированный Wilo-Connector
• Уплотнения при резьбовом подсоединении
• Инструкция по монтажу и эксплуатации
• Подкладные шайбы фланцевых болтов (при номинальных диаметрах для подсоединения DN 32 - DN 65)

Технические характеристики циркуляционного насоса Wilo-Stratos MAXO:

• Допустимый диапазон температур перекачиваемой жидкости от -10 °C до +110 °C
• Электроподключение к сети 1~230 В, 50/60 Гц
• Класс защиты IPX4D
• Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100
• Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
