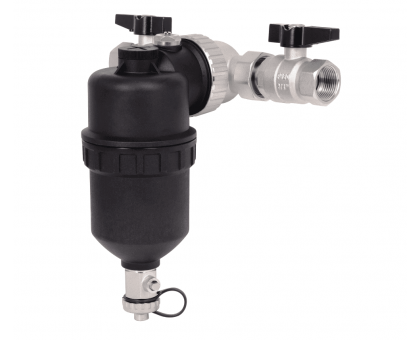

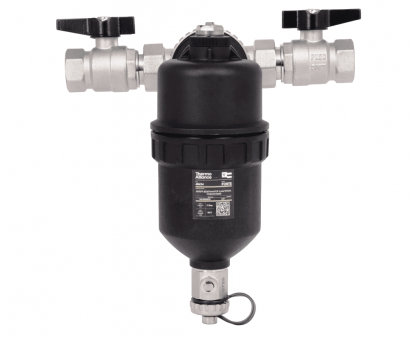

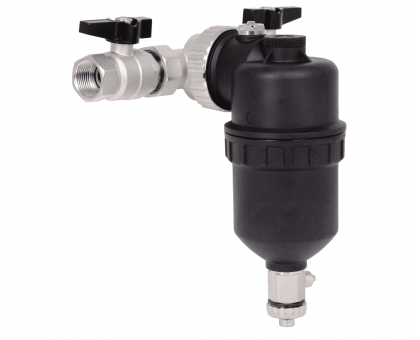

Фильтр-дешламатор Thermo Alliance Forte TAF400G20 3/4" В/В с магнитом

Фильтр-дешламатор с магнитом Thermo Alliance Forte TAF400G20 3/4" В/В обеспечивает эффективную очистку теплоносителя от шлама и металлических примесей в системе отопления и водоснабжения.

Встроенный магнит в фильтр-дешламатор Forte TAF400G20 повышает эффективность улавливания частиц, а поворотная конструкция упрощает монтаж в любом положении.

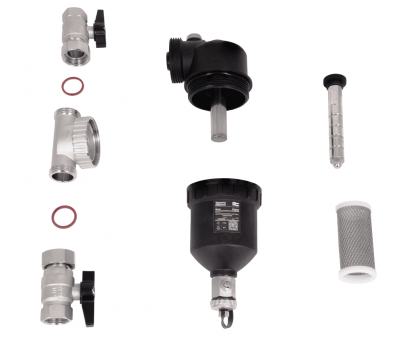

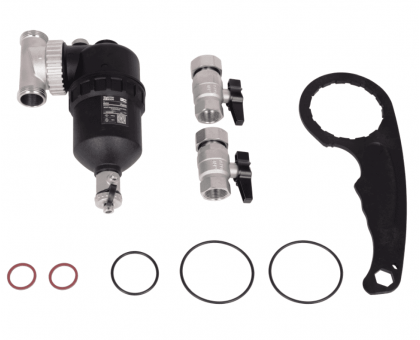

Корпус фильтра сепаратора шлама Thermo Alliance Forte TAF400G20 изготовлен из армированного полиамида PA66G30, фильтровальный элемент из нержавеющей стали, корпус дивертора и шаровые краны - из латуни CW617N.

Применение фильтра дешламатора с магнитом Thermo Alliance Forte TAF400G20 3/4" В/В:

• В циркуляционной системе отопления и кондиционирования воздуха, примеси шлама и грязи в теплоносителях могут привести к износу и выходу из строя циркуляционного насоса, предохранительных клапанов и других компонентов системы. Эти примеси могут также забивать теплообменники, выходы радиаторов и трубы, снижая тепловую эффективность системы.
• Магнитный фильтр Forte TAF400G20 отделяет примеси от теплоносителя, включая песок и ржавчину. Эти примеси будут оседать в камере сбора примесей после их обособления, что увеличит период очистки системы. Эти частицы можно будет удалить (слить) при нормальной работе системы, не останавливая ее. В отличие от традиционных фильтров магнитный фильтр обеспечивает сбор частиц ржавчины и других мелких металлических частиц. Это особенно важно для конденсационных котлов и энергоэффективных частотных насосных систем.
• Магнитный фильтр Forte TAF400G20 3/4" В/В оснащен съемным магнитным цилиндром, помещенным в гильзу, что при очистке фильтра легко позволяет удалять металлические примеси.

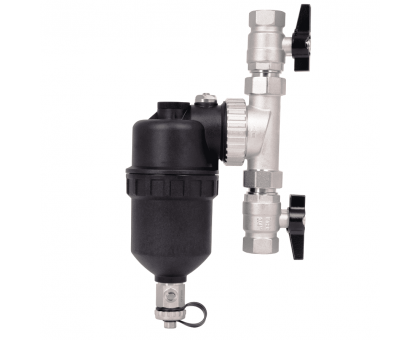

• Фильтр с магнитом Thermo Alliance Forte TAF400G20 3/4" В/В можно устанавливать как на вертикальных, так и на горизонтальных участках труб.

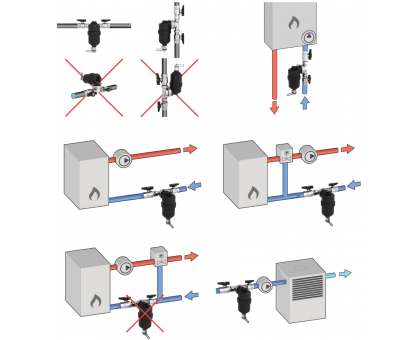

Установка фильтра дешламатора с магнитом Thermo Alliance Forte TAF400G20 3/4" В/В:

• Монтаж вертикальный и горизонтальный

• Найдите подходящее место для фильтра, чтобы обеспечить доступ и обслуживание.
• Рекомендуется использовать обратную трубу
• Сбросите давление из системы отопления.
• Отметьте трубу, используя соответствующий инструмент, чтобы вырезать указанный участок и удалить заусеницы.
• Установите запорные клапаны на входную и выходную трубы.
• Установите дивертор, убедившись, что направление стрелки соответствует потоку отопительной системы.
• Установите дивертор с помощью плоских шайб и полностью затяните внутренние гайки.
• После этого затяните наружные компрессионные гайки на клапанах, чтобы обеспечить герметичность.
• Магнитный фильтр можно устанавливать как на вертикальном, так и горизонтальном отрезке трубы, но сам фильтр должен быть размещен вертикально.
• Устанавливать устройство должен только квалифицированный специалист по отоплению.
• Установите корпус фильтра на дивертор с достаточной силой и вручную затяните стопорную муфту (не перетаскивайте).
• Корпус фильтра должен быть установлен вертикально.
• Откройте запорные клапаны и включите отопительную систему.
• При необходимости продувайте воздух с помощью верхнего клапана выпуска воздуха.

Внимание! Фильтр содержит мощный магнит, и в нем находятся сильные магнитные поля. Рекомендуем носителям электрокардиостимуляторов находиться на должном расстоянии при его работе или обслуживании.

Обслуживание фильтра дешламатора с магнитом Thermo Alliance Forte TAF400G20 3/4" В/В:

• Для поддержания оптимальной эффективности рекомендуется периодическая очистка
• Изолируйте систему отопления и закройте оба запорных клапана. Подготовьте ведро для сбора воды.
• Ослабьте подключение между дивертором и корпусом фильтра, поверните корпус фильтра на 180°.
• Используя ключ, открутите и снимите крышку фильтра.
• Снимите магнитный корпус и промойте горячей мыльной водой.
• Снимите фильтр из нержавеющей стали и промойте водой.
• Поверните еще на 180°, чтобы слить грязную внутреннюю воду в ведро.
• После очистки установите магнитный корпус и фильтр из нержавеющей стали.
• Затяните крышку фильтр вручную.
• Поверните корпус фильтра назад, разместив воздушный клапан сверху.
• Полностью затяните соединение дивертора/корпуса фильтра, слегка откройте входной клапан и выпускной клапан, пока не будет удален весь воздух.
• Закройте выпускной клапан, затем полностью откройте входной и выходной клапаны и проверьте наличие утечек.
• Запустите отопительную систему.

МОДЕЛИ ФИЛЬТРОВ ДЕШЛАМАТОРОВ FORTE С МАГНИТОМ, ПОВОРОТНЫЕ:

• TAF400G20 - 3/4"
• TAF400G25 - 1"
• TAF400G32 - 1 1/4"

Характеристики фильтра дешламатора с магнитом Thermo Alliance Forte TAF400G20 3/4" В/В:

• Бренд - Thermo Alliance
• Артикул - TAF400G20
• Серия – Forte
• Тип изделия – Фильтр с магнитом
• Вид подключения - Резьба
• Размер подключения – 3/4"x3/4"
• Резьба - Внутренняя/Внутренняя
• Материал - Армированный полиамид PA66G30
• Материал - Нержавеющая сталь
• Материал – латунь CW617N
• Покрытие - Никель
• Номинальное давление PN-6
• Максимальное рабочее давление, бар - 12
• Максимальная рабочая температура, °C - 90
• Наличие манометра – нет
• Степень фильтрации, мкм – 300
• Рабочая среда – Вода или водный раствор гликоля 30%
• Рабочая температура, °C - 5÷90

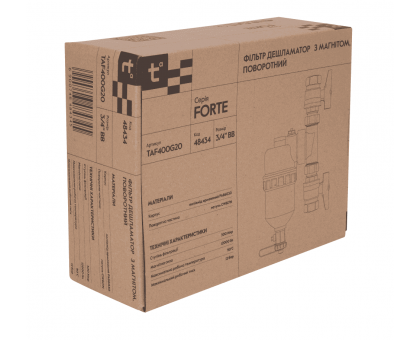

• Габариты упаковки (ШхГхВ), мм – 450х250х320
• Вес нетто, кг – 1,933
• Вес брутто, кг – 2,183
• Магнитная индукция, Гаусс - 12000
• Пропускная способность Kvs (м³/ч) – 8,7
• Страна регистрации бренда – Украина.
• Страна-производитель - Китай
• Гарантия – 24 месяца
