Редуктор фильтр давления промывной Honeywell FK06 1/2" Dn 15

Фильтр с редуктором давления промывной комбинированный Honeywell FK06 1/2" Dn 15 предохраняет от попадания в водопроводную систему таких инородных тел, как частицы ржавчины, пряди пакли и песчинок.

Комбинированный фильтр редуктор Хонивел FK 06 представляет собой сочетание клапана понижения давления с фильтром тонкой очистки в одном устройстве. В нормальном режиме работы вода проходит через фильтрующий элемент и очищенная вода поступает на выход. Для промывания фильтрующего элемента нужно открыть шаровой кран клапан. Фильтрованная вода будет продолжать проходить через фильтр, даже во время промывки.

Встроенный клапан понижения давления Honeywell FK06 работает по принципу выравнивания давления. Это значит что выходное давление возрастет до тех пор, пока усилия мембраны и регулировочной пружины, действующей в противовес не будут уравновешены. Давление на входе не влияет на открывание или закрывание клапана. Вследствие этого флуктуации давления на входе не оказывает воздействия на выходное давление.

Honeywel FK 06 представляет собой комбинацию промывного фильтра с редуктором понижения давления для непрерывного водоснабжения. Они предохраняют от попадания в водопроводную систему таких инородных тел, как частицы ржавчины, пряди пеньки и песчинки. Инородные частицы, собранные внутри колбы фильтра могут быть легко удалены с помощью промывки. Клапан понижения давления позволяет избежать повреждений, вызванных повышенным давлением и уменьшить расход воды. Комбинированные фильтры с редуктором давления промывные Honeywell FK06 соответствует требованиям DIN/DVGW. Небольшие размеры позволяют установить комбинированный фильтр Хонивел в ограниченном пространстве.

Основные преимущества фильтра с редуктором давления промывного Honeywell FK06 1/2" Dn 15:

• Простая конструкция
• Простой поворот ручки все что необходимо для установки выходного давления
• Регулирующая пружина не находится в контакте с питьевой водой
• Вкладыш клапана может быть заменен полностью
• Непрерывное водоснабжение возможно во время промывки
• Выравнивание входного давления - резкие изменения входного давления не влияют на уровень давления на выходе
• Прозрачная высокопрочная колба позволяет просто наблюдать за накоплением загрязнений в фильтре
• Сетка и колба фильтра могут быть заменены
• Сбалансированное седло клапана
• Может быть дополнено обратным клапаном на входе
• Проверено и аттестовано
• Обслуживание производится без демонтажа

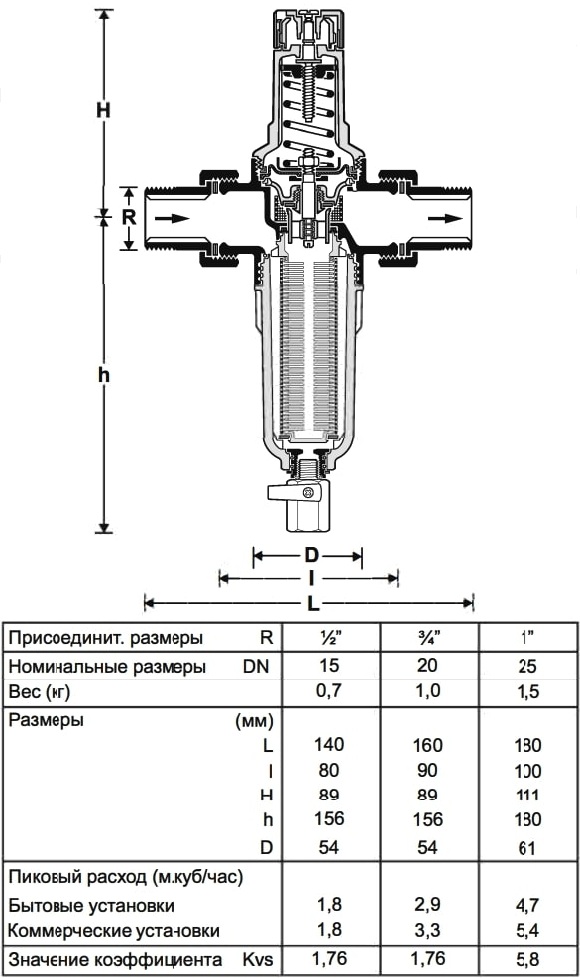

• Конструкция

Комбинированный фильтр с редуктором давления промывной Honeywell FK06 состоит из:

• Корпуса с резьбовыми отверстиями ?" для манометра с обеих сторон
• Крышки клапана с диафрагмой и седлом клапана
• Регулировочной пружины с установочной шкалой
• Фильтра тонкой очистки
• Шаровой клапан
• Поставляется без манометра (см. принадлежности).

Материалы фильтра с редуктором давления промывного Honeywell FK06:

• Латунный корпус
• Латунные соединения
• Вкладыш клапана из высококачественного синтетического материала
• Крышка пружины из высококачественного синтетического материала с ручкой настройки и установочной шкалой
• Регулировочная пружина из пружинной стали
• Фильтрующий элемент из нержавеющей стали
• Ударопрочная прозрачная колба фильтра из синтетического материала или латунная колба
• Диафрагма NBR, армированная волокном
• Уплотнения NBR

Технические данные фильтра с редуктором давления промывного Honeywell FK06:

• Рабочая среда - Вода
• Монтаж - Устанавливается на горизонтальном трубопроводе чашей фильтра вниз
• Входное давление - Максимальное 16 бар
• Выходное давление - От 1,5 до 6 бар
• Рабочая температура - Макс. 40 град.С для хал. воды 70 град.С для гор. воды
• Присоединительные размеры - 1/2", 1/4", 1"
• Модификации - FK 06 - ... Ад
• Устройство с резьбовыми втулками
• Размер фильтрующей ячейки 105/135 мм

Принадлежности для фильтров с редуктором давления Honeywell FK06:

• М 07 Манометр
• Диаметр корпуса 63 мм, резьбовой штуцер ?"- Диапазоны: 0-4, 0-10, 0-16 бар,
• Пожалуйста, при заказе указывайте максимальное значение диапазона давления.
• ZR 06 F
• Двойной накидний ключ для демонтажа прозрачной колбы
• RV 277
• Впускной обратный клапан - Присоединительные размеры 3/4", 1"
• RV 284
• Обратный клапан - Присоединительные размеры 1/2", 3/4", 1"
• VST06
• Соединительный комплект
• С резьбовыми или паяными соединениями
• А - резьбовые соединения
• В - паяные соединения

Инструкция по монтажу фильтров с редуктором давления промывного Honeywell FK06:

• Устанавливается на горизонтальном трубопроводе чашей фильтра вниз, это наилучшее положение для гарантированной оптимальной работы
• Установить запорные клапаны, это позволит обслуживать устройство на месте
• Обеспечить хороший доступ, так чтобы манометр был хорошо видно степень загрязнения через колбу что упростит техническое обслуживание и контроль
• Установить сразу за водяным счетчиком
• Длина стабилизирующего прямого участка трубы после комбинированного фильтра должна быть равной по крайней мере пятикратному номинальному диаметру клапана.

Типичные способы применения комбинированных фильтров с редуктором давления Honeywell FK06:

• Комбинированный фильтр FK 06 предназначен для установки в зданиях любых типов, а также для промышленного и коммерческого применения.
• В системах, где пространство для установки ограничено. Например при реконструкции зданий, на уже существующие металлические и пластиковые трубы
• Если статическое давление при отсутствии расхода превышает разрешенный уровень давления
• Для защиты от шума, если статическое давление превышает 5 бар
• Для стабилизации давления на выходе устройства
• При наличии в системе оборудования, чувствительного к загрязнениям
