Коллектор для теплого пола HERZ COMPACTFLOOR Light SK (3E53323) 3 выхода

Коллектор для теплого пола HERZ COMPACTFLOOR Light SK (3E53323) 3 выхода - это готовая к подключению станция регулирования с высокоэффективным насосом Wilo Yonos PARA RS 15/6-130 для подключения тепловых контуров напольного панельного отопления.

Распределительные балки COMPACTFLOOR Light из латуни для подающей и обратной линии обеспечивают промывание тепловых контуров, а также позволяют произвести опорожнение и развоздушивание системы.

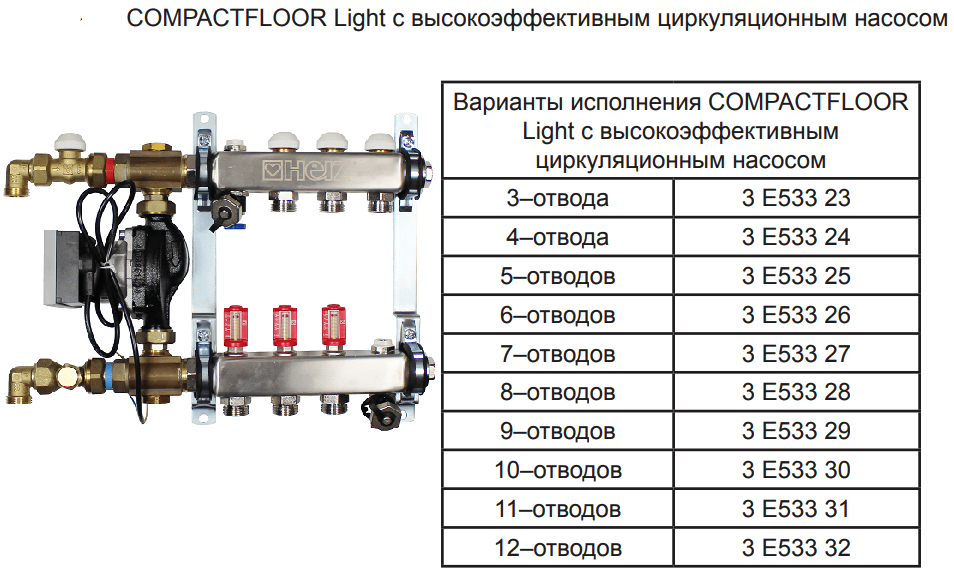

HERZ COMPACTFLOOR Light SK оборудован высокоэффективным циркуляционным насосом Yonos PARA RS 15/6-130, на распределителе подающей линии вентильными вставками и расходомерами, на распределителе обратной линии термостатическими буксами.

Регулирование константных значений происходит механическим способом с помощью термостатической головки с накладным датчиком и термостатическим клапаном. На обратной линии установлен клапан обратного потока ГЕРЦ-RL-5.

Преимущества коллектора теплого пола HERZ COMPACTFLOOR Light SK:

• Предоставляет возможность индивидуально отапливать каждое помещение
• Возможность его индивидуальной настройки в зависимости от потребностей и поведения потребителей
• Занимает минимум площади
• Низкая температура обратной линии
• Простое обслуживание системы
• Оптимальный тепловой комфорт

Составляющие элементы коллектора COMPACTFLOOR light SK:

• Готов к монтажу модуль управления для напольного отопления COMPACTFLOOR light SK подключение слева снизу с отводом под углом 90°.
• Штанговые распределители из нержавеющей стали,
• Распределитель подающего трубопровода с расходомерами
• Распределитель обратного трубопровода с термостатическими клапанами,
• Кран для спуска воздуха,
• Краном для слива,
• Запорный клапан RL-5
• Циркуляционный насос с частотной регулировкой Wilo Yonos PARA RS 15/6-130,
• Автоматическая регулировка перепада давления с помощью циркуляционного насоса
• Зонный термостатический клапан
• В комплекте термостатическая головка с выносным датчиком для регулировки параметров теплоносителя.


Функционирование коллектора теплого пола HERZ COMPACTFLOOR Light SK:

• Температура теплоносителя на подаче регулируется с помощью термостата с накладным датчиком до заданного номинального значения. Это значение можно задать в диапазоне от 20 °С до 50 °С (расчётную температуру см. в брошюре HERZ PIPEFIX) с помощью маховика. При достижении заданной температуры зонный клапан закрывается, через байпасную линию происходит подмешивание теплоносителя с обратной линии до тех пор, пока температура теплоносителя на термостатической головке с накладным датчиком не достигнет заданного номинального значения. После достижения этого значения зонный клапан опять открывается. В зависимости от варианта исполнения могут подключаться от 3 до 12 контуров напольного отопления.
• Распределитель подающей линии оборудован расходомерами для предварительной настройки количества теплоносителя на каждый тепловой контур. Для индивидуального регулирования температуры каждого помещения на распределителе обратной линии установлены термостатические буксы, которые оборудованы термо-серво-приводами. Для циркулирования теплоносителя установлен электронный циркуляционный насос.

Указания по монтажу коллектора теплого пола HERZ COMPACTFLOOR Light SK:

• Во время монтажа учитывайте прилагаемые размерные эскизы и информационные листы. Следуйте руководству по монтажу.
• При выборе места монтажа следует учитывать вес COMPACTFLOOR Light вместе с весом наполнителя (теплоносителя).
• Для надлежащего крепления COMPACTFLOOR Light на стене, её поверхность должна быть прямой.
• В случае установки COMPACTFLOOR Light в помещениях с возможной последующей их санацией, в небольших помещениях, обязательно нужно соблюдать свободный доступ к фронтальной стороне прибора для возможности проведения на нём сервисных и ремонтных работ. Во избежание перегрева электрических деталей, следует обеспечить достаточное проветривание прибора.
• В зависимости от типа монтажной поверхности используйте соответствующие дюбеля и болты.

Технические параметры коллектора теплого пола HERZ COMPACTFLOOR Light SK:

• Макс. допустимая рабочая температура 110 0С в первичном контуре
• Мин. допустимая рабочая температура -25 0С с антифризом гликоль макс. 50%
• Макс. рабочее давление 10 бар
• Макс. теплопроизводительность около 8 кВт (диаграмма значений настройки для необходимой теплопроизводительности см. стр. 7)
• Мин. перепад давления первичный 30 кПа

Клапан обратного потока RL-5 и TS 90:

• Настройка клапана обратного потока ГЕРЦ RL-5 производится согласно диаграммы (см. стр. 7) на всё количество теплоносителя для всех тепловых контуров.

Предварительная настройка RL-5:

1. Снять колпачок.
2. С помощью многофункционального ключа перекрыть клапан (поворачивать направо, крутящий момент макс. 6 Нм).
3. Болт предварительной настройки поворачивать направо до упора с помощью ключа ГЕРЦ 1 6639 01 или отвёртки (3 мм). Находясь в этом положении, выбрать желаемое значение предварительной настройки согласно диаграммы подбора настроек, поворачивая болт налево. При этом один оборот соответствует одной степени настройки.
4. С помощью многофункционального ключа открыть клапан до упора (крутить налево).
5. Установить колпачок с уплотнением (крутящий момент или момент затяжки 5-10 Нм).

Внимание: клапан ГЕРЦ-RL-5 поставляется в заводском исполнении полностью открытым. Шток предварительной настройки в этом положении не поворачивается налево.

• Головка болта не должна выступать за пределы главного штока!
• Зонный клапан ГЕРЦ TS-90 (см. диаграмму стр. 8) оборудован термостатической головкой с накладным датчиком и служит как зонным клапаном, так и регулятором температуры.
• Значение номинальной температуры можно считывать и устанавливать прямо на маховике.

Меры предосторожности монтажа коллектора теплого пола HERZ COMPACTFLOOR Light SK:

• Монтаж прибора должен осуществляться исключительно авторизированными специалистами с выполнением требований стандарта EN14336 для систем водо- и теплоснабжения.
• Повреждённые элементы и термокомпоненты можно заменять только оригинальными аналогами.
• Перед вводом в эксплуатацию нужно проверить герметичность всех соединений.
• После установки прибора следует ещё раз проверить посадку всех болтов.
• Запрещется производить в станции какие-либо технические изменения, в противном случае это ведёт к утере гарантии.
