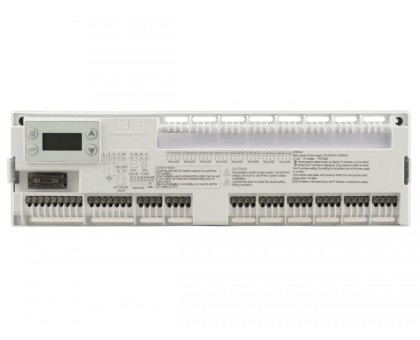

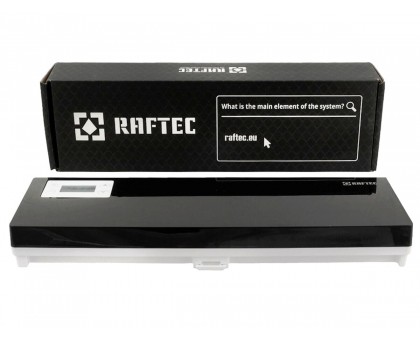

Беспроводной зональный контроллер Raftec R521WL

Беспроводной зональный контроллер Raftec R521WL – это устройство, предназначенное для управления системой водяного теплого пола, максимум 64 контура, 8 зон регулирования температуры, циркуляционным насосом и котлом.

Беспроводной коммутатор Raftec R521WL это устройство, которое управляет исполнительными механизмами системы отопления, в частности, сервоприводами, на основе сигналов от комнатных термостатов. Он обеспечивает оптимальное распределение тепла по контурам отопления, регулируя подачу теплоносителя в каждую зону и позволяет экономить энергию, поддерживая комфортную температуру в каждом помещении.

Зональный контроллер Raftec R521WL – это устройство, предназначенное для управления системой водяного теплого пола максимум 64 контура, 8 зон регулирования температуры, циркуляционным насосом и котлом. Подключение термостатов производится по беспроводной (RF) радиочастотной связи. Работает с комнатными беспроводными термостатами Raftec R06WL – код 113578, R02B05WL – код 113577 и любыми сервоприводами нормально закрытыми (NC) или нормально открытыми (NO) при напряжении 230В.

• Блок управления беспроводной Raftec R521WL используется для передачи дискретных сигналов (включения/выключения) от комнатных термостатов к приводам термостатических клапанов, управляющих потоком теплоносителя по контуру.
• Беспроводной коммутатор R521WL позволяет объединять сервопривод и рассчитан на 8 зон отопления (комнат), управляемых из одного термостата.
• Переключатель имеет релейный выход для управления циркуляционным насосом отопительной системы и котлом.
• При отсутствии запроса на отопление (все термостатические клапаны закрыты) насос автоматически выключается, тем самым экономя электроэнергию и продлевая срок службы насоса.
• Светодиодный диод, расположенный напротив соответствующих контактов коммуникатора, сигнализирует о подаче управляющего сигнала на любой исполнительный механизм.
• Коммутатор может управлять нормально закрытыми сервоприводами.

Беспроводной блок управления R521WL позволяет управлять системой отопления посредством беспроводной связи.

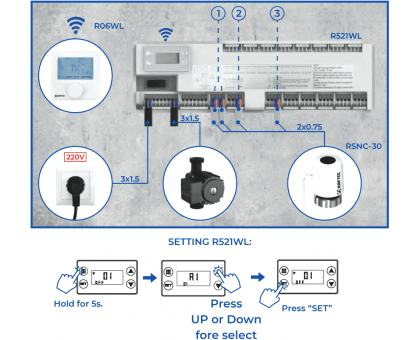

• Питание и заземление переключателя подключены к разъемам 1, 2 и 3.
• Насос подключен к разъемам 8 и 9.
• Приводы подключены к разъемам 17-48.
• Устройство разделено на 8 зон. Каждая зона подразумевает подключение 2 приводов.
• Вы можете подключить до 8 приводов в одну зону через клеммную колодку.

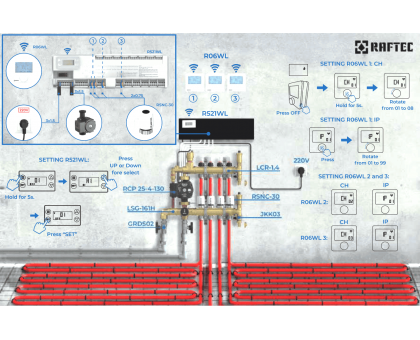

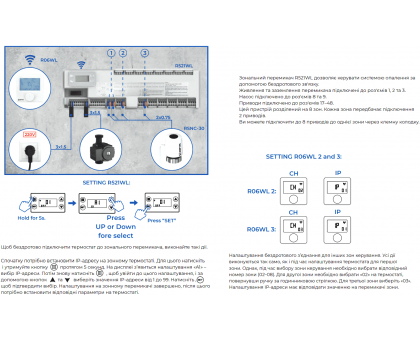

Чтобы подключить термостат к зональному переключателю R521WL, выполните следующие действия.

1. Сначала нужно установить IP-адрес на зонном термостате. Для этого нажмите и удерживайте кнопку в течение 5 секунд. На дисплее появится настройка «A1» – выбор IP-адреса. Затем снова нажмите, чтобы войти в эту настройку, и с помощью кнопок и выберите значение IP-адреса от 1 до 99. Нажмите для подтверждения выбора. Настройка на зонном переключателе завершена, затем необходимо установить соответствующие параметры на термостате.
2. Настройка беспроводной связи для других зон управления. Все действия выполняются так же, как при настройке термостата для первой зоны. Однако при выборе зоны управления необходимо выбрать соответствующий номер зоны (02-08). Для второй зоны необходимо выбрать "02" на термостате, повернув ручку по часовой стрелке. Для третьей зоны выберите "03".

Настройка IP-адреса должна соответствовать значению переключателя зоны.

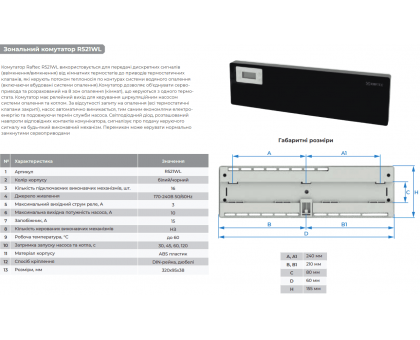

Характеристики беспроводного зонального контроллера Raftec R521WL:

• Бренд - Raftec
• Артикул - R521WL
• Тип изделия - Контроллер терморегулятор
• Цвет корпуса – Белый/Черный
• Рабочая температура - 0...+60 °C
• Подключение термостатов - Беспроводное (RF)
• Количество подключаемых сервоприводов - 64
• Количество подключаемых исполнительных механизмов, шт - 16
• Источник питания – 170-240В 50/60Hz
• Максимальный выходной ток реле, А – 3
• Максимальная выходная мощность насоса, А – 10
• Предохранитель, А - 15
• Выход на котел - COM/NO/NC
• Тип управляемых сервоприводов – NC-NO
• Количество управляемых исполнительных механизмов – НЗ
• Рабочая температура до - 60°C
• Задержка насоса и котла, сок. – 30, 45, 60, 120
• Материал корпуса – ABS пластик
• Способ крепления - DIN-рейка, дюбеля.

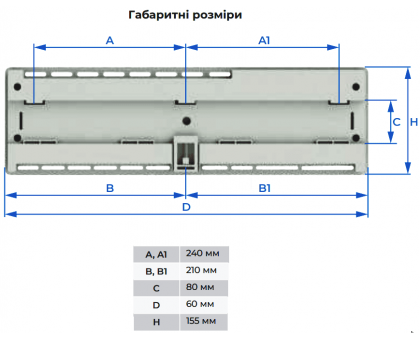

• Размеры, мм (ВxШxГ) – 320x95x38 мм
• Страна регистрации бренда – Чехия.
• Гарантия – 18 месяцев
