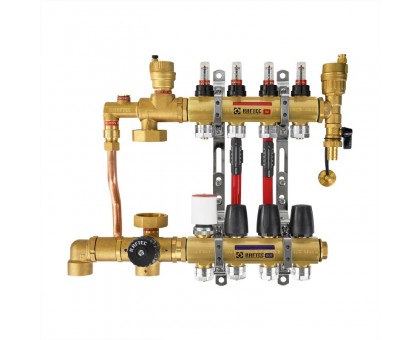

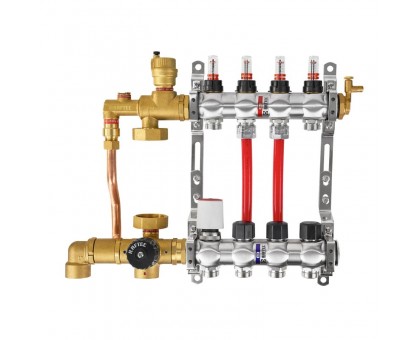

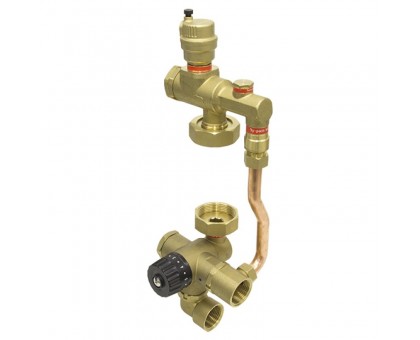

Смесительный узел RAFTEC 161H

Насосно-смесительный узел RAFTEC 161H предназначен для использования в низкотемпературных системах отопления (типа «тёплый пол»). Монтируется на коллекторной группе низкотемпературного контура и подключается к высокотемпературному контуру системы отопления. Обеспечивает постоянную циркуляцию теплоносителя в контуре для достижения равномерного прогрева пола и комфортного отопления. Насосно-смесительный узел выполняет функцию подготовки теплоносителя нужной температуры и его подачу в распределительный коллектор (гребенку). Насосно-смесительный узел адаптирован для совместного применения с распределительными коллекторами петель теплого пола при межцентровом расстоянии между коллекторами 200 мм. Монтажная длина используемого насоса должна быть 130 мм

Комплект поставки смесительного узла RAFTEC 161H:

• нижний гидравлический блок, включающий смесительный клапан с байпасным и обратным клапаном – 1 шт.;
• верхний гидравлический блок, включающий автоматический клапан для удаления воздуха 1/2” – 1 шт.;
• крепежная скоба для смесительного узла – 1 шт.;
• термостатическая головка, вмонтирована в подающую нижнюю балку – 1 шт.;

• руководство по эксплуатации – 1шт.

Технические данные смесительного узла RAFTEC 161H:

1. Максимальная температура первичного контура:

– постоянно  90 °С

– временно 110 °С

2. Диапазон регулирования во вторичном контуре (диапазон регулировки термостатического клапана) 20-60 °С

3. Максимальное давление 10 бар

4. Диаметр подключения к высокотемпературному контуру:

– первичный контур 1"

– вторичный контур 1"

5. Автоматический клапан для удаления воздуха 1/2"

6. Резервное подключение к байпасному клапану 3/8"

7. Рабочая среда жидкостей Вода (этилен-гликолевый теплоноситель, 30%)
