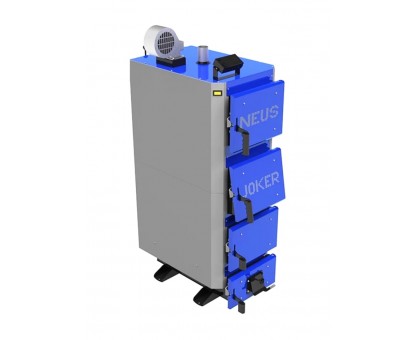

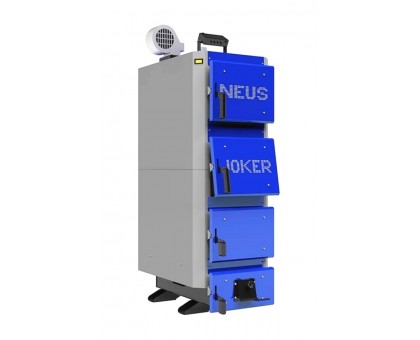

Котел твердотопливный Neus Joker 24 кВт

Котел твердотопливный длительного горения NEUS JOKER (Неус Джокер) 24 кВт предназначен для отопления бытовых, производственных и других помещений, в которых оборудована система автономного отопления, для подготовки и подачи тепла на технологические нужды с использованием в качестве топлива дров, древесных отходов, каменного. угля, опилок и торфяных брикетов, кусочного торфа. Топливо можно использовать с влажностью не более 50%.

Твердотопливные котлы длительного горения Неус Джокер отличаются особенно большой площадью теплоемкости, за счет 3-х ходового теплообменника. Работа на одной загрузке топлива до 18 часов.

Котлы твердотопливные длительного горения Neus Joker (Джокер) с электронной автоматикой - это последняя разработка завода твердотопливных котлов от бренда Neus.

Neus Joke котлы длительного горения разработаны для отопления жилых, производственных, коммерческих, государственных сооружений, где есть индивидуальная система отопления (принудительная или гравитационная).

Конструкция котлов твердотопливных Неус Джокер позволяет максимально эффективно использовать выделяемое тепло при сжигании различных видов низкокалорийного твердого топлива, при этом наибольшая тепло производительность котла достигается при сжигании антрацита. Показатель продолжительности сгорания разовой загрузки топлива напрямую зависит от вида и качества топлива и тепловых потерь отапливаемого объекта.

Эксплуатация твердотопливных котлов Neus Joker возможна в режиме ручной подачи твердого топлива.

Основные преимущества твердотопливных котлов NEUS JOKER (Неус Джокер):

• Конструктивно котёл представляет собой сборно-сварную конструкцию, состоящую из корпуса и камерой сгорания (топкой).
• Конвекционная часть котла состоит из трехходового теплообменника, расположенного непосредственно над топкой.
• Корпус котла выполнен в форме параллелепипеда с двойными стенками, разделенными водными перегородками.
• На наружной поверхности корпуса под декоративной обшивкой закреплена тепловая изоляция.
• Топливо для процесса сожжения загружается на колосниковую решетку сквозь загрузочную дверцу.
• Сгорание топлива в топке происходит при участии воздуха, поставляемого под колосниковую решетку и непосредственно в топку приточным вентилятором.
• Количество воздуха, необходимого для процесса сгорания, регулируется автоматически контроллером
• Для установки вентилятора необходимо использовать специальный фланец, расположенный на верхней стенке корпуса котла.
• Высокотемпературные продукты сгорания, проходя по теплообменнику, передают тепло путем конвекции теплоносителя (воде), циркулирующей по водной оболочке котла.
• Подвод и отвод теплоносителя производится соответственно через патрубки обратной сетевой воды и прямой сетевой воды.
• Топочные газы выходят в дымоход через боров, расположенный в задней части котла. Боров оборудован встроенным дроссельным клапаном продуктов сгорания шибером.
• В случае слишком высокой тяги в дымоходе шибер позволяет ее снизить путем частичного перекрывания выходного бороваго отверстия.
• Зола, образующаяся в процессе сгорания топлива, ссыпается в нижнюю часть корпуса котла.
• В верхней части корпуса котла расположен штуцер (а для котлов 150…250 кВт – патрубок с фланцем Ду 50) для установки предохранительного клапана котла.
• На задней стенке корпуса в нижней части находится штуцер для слива воды из котла.

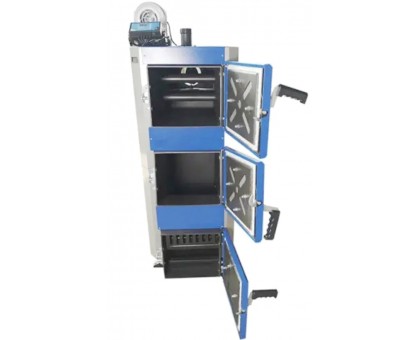

• Ревизионная дверца, расположенная на передней стенке котла, необходима для возможности опорожнения подколосниковой зоны.
• Для чистки конвекционной части котла предусмотрена дверца.

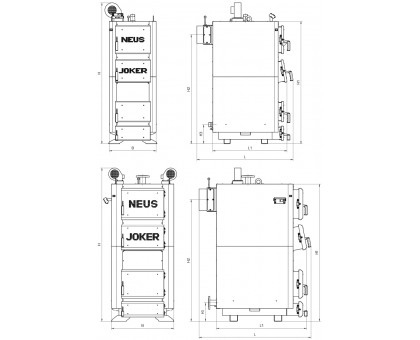

• Размер ВхШхГ – 1645х500х1130
• Толщина стали теплообменника – 6 ММ;
• Повышенный КПД – от 89%;
• Глубокая и объемная топка
• Водонаполненная основа под колосниками
• Очень эффективный теплообменник
• Универсальный для использования топлива
• Простота использования
• Вес - 315
• Гарантия – 3 года.

В комплект поставки твердотопливных котлов Neus Joker входят:

• Котел в сборе 1 шт;
• Контроллер 1 шт;
• Вентилятор 1шт (для котлов 60-75 кВт) или 2шт. (для котлов 98–250 кВт);
• Комплект чистки 1шт;
• Предохранительный клапан 1 шт (только для котлов 60-75 кВт);
• Руководство по эксплуатации 1 шт;
• Предохранительный клапан, а также контроллер и вентиляторы поставляются в упаковке изготовителя.

Топливо для твердотопливных котлов NEUS JOKER (Неус Джокер):

• Рекомендуется в качестве топлива использовать каменные угли марки «А» (антрацит) по ДСТУ 3472-96.
• Кроме того, допускается использовать такое топливо, как дрова, влажностью не более 25%.
• Длина поленьев должна быть примерно на 50 мм меньше глубины топки.
• Деревянные или торфяные брикеты диаметром 10-15 см;
• В качестве примеси к основному топливу в пропорции 50% можно добавлять древесные отходы с разными качественными параметрами (относительно влажности) и разной грануляции, обрезки, стружки, щепы, древесные отходы, образующиеся при производстве мебели, паркета.
• Использование другого вида топлива, не гарантирующего нормальную работу котла в соответствии с параметрами, указанными в Таблице 1, а также может отрицательно повлиять на функционирование котла или послужить причиной преждевременного износа и выхода из строя его компонентов.
• Использование другого вида топлива, кроме указанного, считается ненадлежащей эксплуатацией котла. Производитель снимает с себя какую-либо ответственность за неисправности, возникшие в результате ненадлежащей эксплуатации котла.

Монтаж твердотопливных котлов Neus Joker к системе отопления:

• Котели твердотопливные Неус Джокер предназначен для работы в отопительных системах с водяным контуром, работающих под давлением не более 2 бар (0,2 МПа) и температурой теплоносителя не более 90 °С. Таким образом, при температуре теплоносителя 20 °С, давление в системе отопления должно быть 0,8...1,2 бар (0,08...0,12 МПа).

• Запрещается эксплуатация котла без применения предохранительного клапана или группы безопасности котла. Смонтированная система отопления перед подключением к ней котла, должна быть тщательно промыта проточной водой для удаления из системы механических частиц, а также подвергнута гидравлическим испытаниям давлением не менее 2 бар (0,2 МПа) при отключенном расширительном баке в течение 6-10 часов.

• Общая гарантия на котелы Neus не распространяется на функциональные неисправности, обусловленные механическими примесями систем отопления.
• Перед котлом установить фильтры их необходимо регулярно проверять и чистить.
• Между промывкой системы, ее гидравлическим испытанием и заполнением рабочим теплоносителем должны проходить минимальные интервалы времени, поскольку незаполненная водой система подвергается интенсивной коррозии.
• По этой же причине опорожнять работающую систему отопления нужно только в случаях крайней необходимости на минимально возможные промежутки времени.

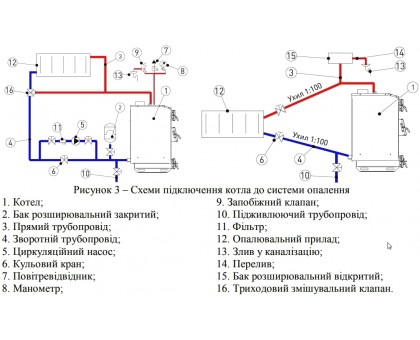

• Котлы Neus могут работать в системах отопления как с гравитационной (природной), так и принудительной циркуляцией воды. Рекомендуемая схема подключения котла к системе отопления приведена на рисунке 3.
• Рекомендуется подключать котел к системе отопления через трех или четырех ходовой клапан. Данные клапаны предназначены для регулировки температуры в отопительном контуре и для защиты котла от локального переохлаждения («термического шока»). Обратная вода, поступающая в клапан из отопительного контура, смешивается с поступающей из котла горячей водой, обеспечивая тем самым рекомендованную величину минимальной температуры воды на входе в котел (58 °C). В отопительном контуре также поддерживается требуемая температура путем подмешивания воды из обратного контура. Клапаны-смесители можно устанавливать как в системах отопления как на гравитационной (природной) циркуляции, так и системах принудительной циркуляции. Четырех ходовой смесительный клапан рекомендуется установить в положение "50% смешивания".

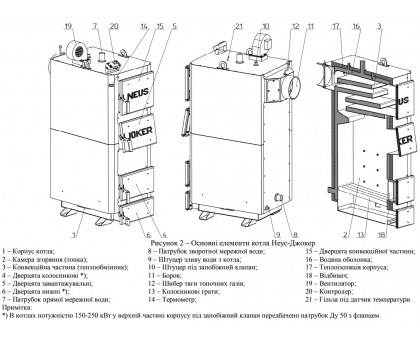

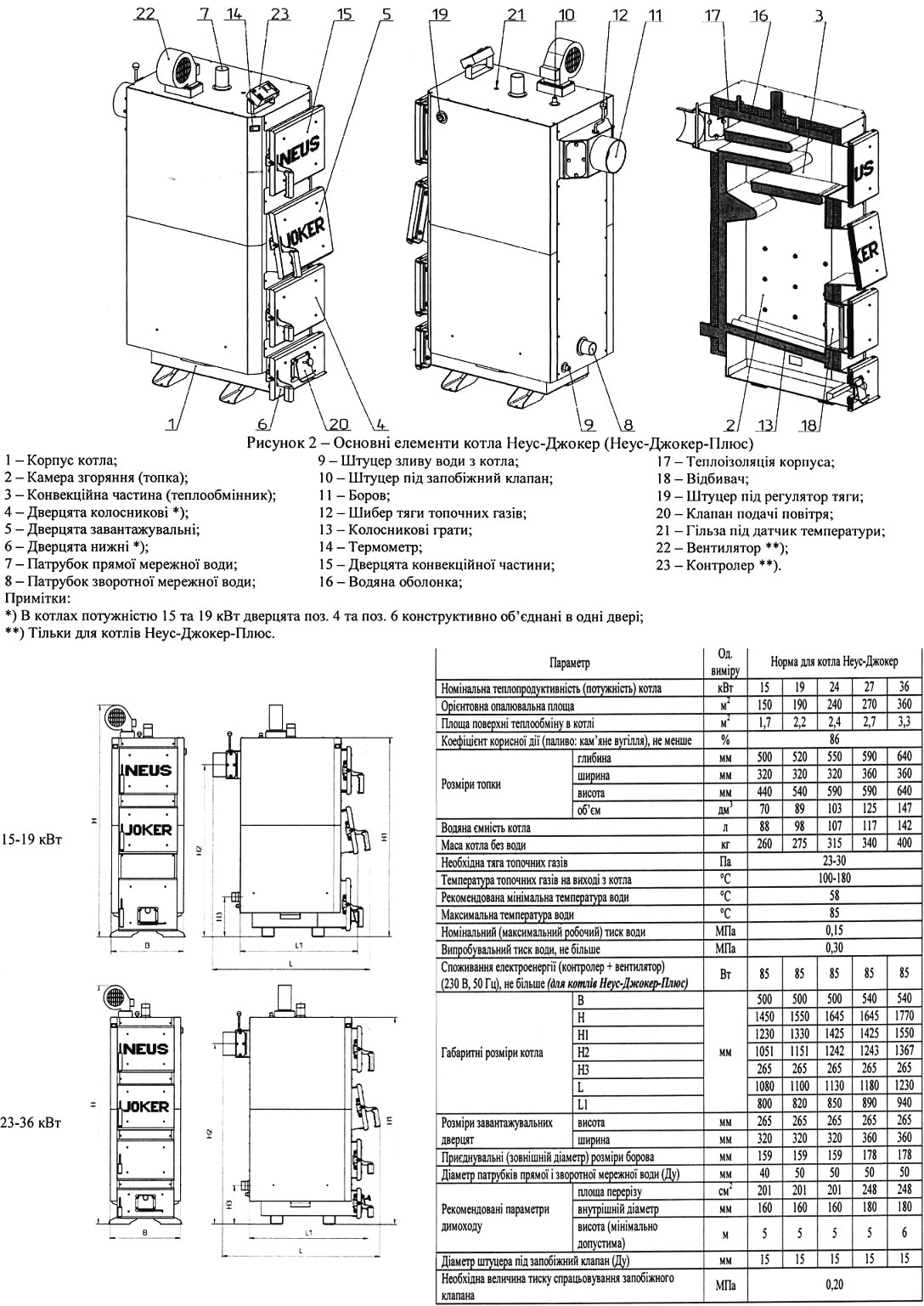

• Подключение котла к отопительной системе необходимо производить с помощью муфт или фланцев. Трубопровод прямой сетевой воды следует подсоединить к патрубку прямой сетевой воды (поз. 7, рис. 2). Трубопровод обратной сетевой воды следует подсоединить к патрубку обратной сетевой воды.

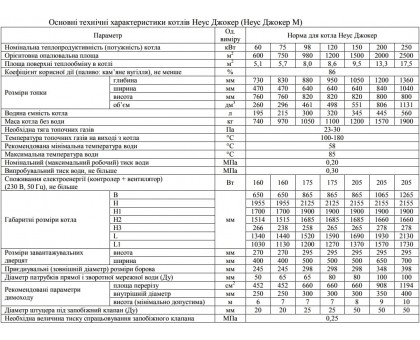

• Первые минимум три метра трубопровода прямой сетевой воды (после выхода из котла) и последние минимум два метра трубопровода обратной сетевой воды (перед входом в котел) необходимо выполнять металлическими трубами диаметром, равным диаметру патрубков прямой (обратной) воды, указанным в таблице.

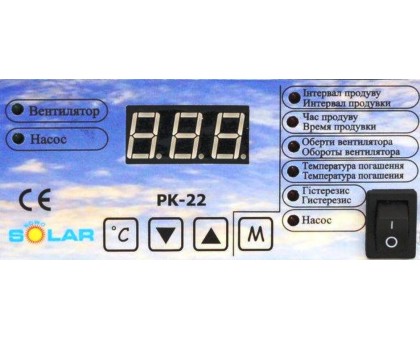

Установка контроллера, датчика температуры и насоса.

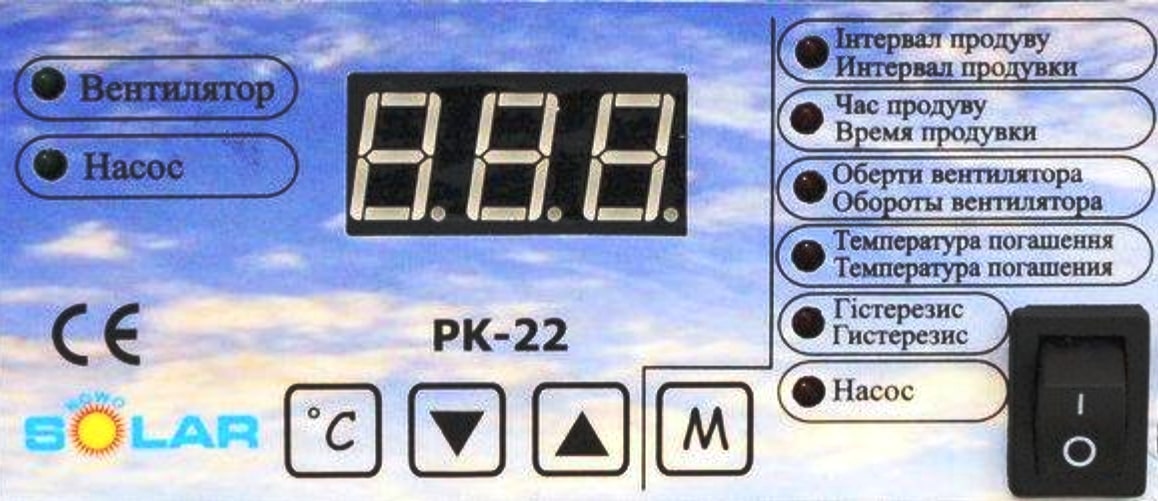

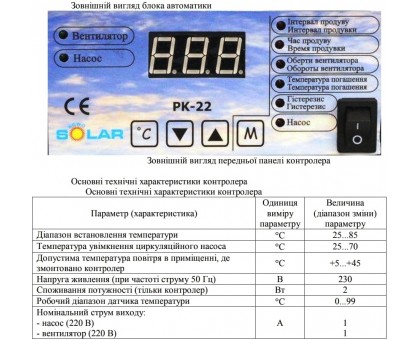

• Блок автоматики управления представляет собой микропроцессорный регулятор температуры (контроллер), предназначенный для управления работой котла. Контроллер управляет температурой теплоносителя в котле посредством регулировки оборотов вентилятора нагнетания, осуществляет продувку котла (с целью устранения накопления образовавшихся газов в результате процесса сгорания). Контроллер также управляет работой центрального отопительного насоса.

Модели твердотопливных котлов NEUS JOKER:

• Neus JOKER 15 кВт с механической регулировкой
• Neus JOKER 19 кВт с механической регулировкой
• Neus JOKER 24 кВт с механической регулировкой
• Neus JOKER 27 кВт с механической регулировкой
• Neus JOKER 36 кВт с механической регулировкой
• Neus JOKER 40 кВт с механической регулировкой
• Neus JOKER 50 кВт с механической регулировкой
• Neus JOKER 15 кВт с электронной автоматикой
• Neus JOKER 19 кВт с электронной автоматикой
• Neus JOKER 24 кВт с электронной автоматикой
• Neus JOKER 27 кВт с электронной автоматикой
• Neus JOKER 36 кВт с электронной автоматикой
• Neus JOKER 40 кВт с электронной автоматикой
• Neus JOKER 50 кВт с электронной автоматикой
• Neus JOKER 60 кВт с электронной автоматикой
• Neus JOKER 75 кВт с электронной автоматикой
• Neus JOKER 98 кВт
• Neus JOKER 120 кВт
• Neus JOKER 150 кВт
• Neus JOKER 200 кВт
• Neus JOKER 250 кВт

•
