Рекуператор повітря Ventoxx Invisible

Рекуператор повітря Ventoxx Invisible являє собою пристрій вентиляції, головною особливістю якого є гранично прихований від ока монтаж. Модель розроблена для тих випадків, коли споживач бажає в максимальному ступені зберегти первісний вигляд фасадної частини будівлі, виключивши випирають частини або зовнішні захисні кришки.

Загальне конструктивне виконання засноване на базовій побутової моделі Ventoxx Comfort зі збереженням всіх її переваг. Так, розглянутий вентиляційний прилад оснащений керамічним теплообмінником німецького виробництва, що має ступінь рекуперації до 91%.

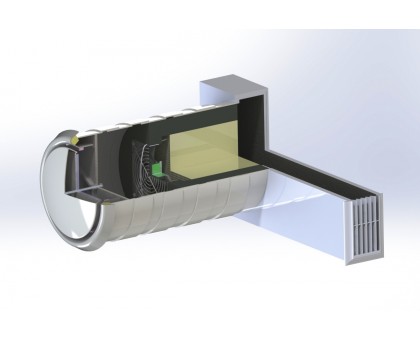

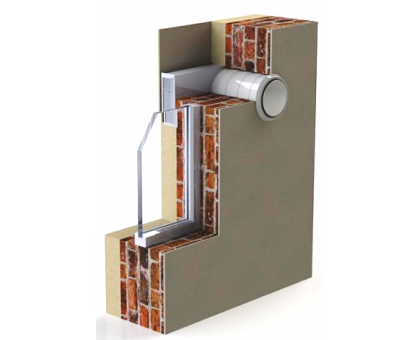

Установка рекуператора Ventoxx Invisible можлива тільки в тих будівлях, утеплення яких буде надалі проводитися зовні. Повітропровід, через який проходять припливний і витяжний потоки повітря, ховається в товщі утеплювача, мінімальна товщина якого – 100 мм.При цьому один кінець даного вентиляційного каналу виводиться в віконний укіс, де закривається невеликий декоративною решіткою. Подібне рішення дозволяє використовувати звичайні способи зовнішньої обробки будівлі.

Дана модель Invisible має 17 режимів і 5 швидкостей. На граничних оборотах рівень шуму становить до 41 дБ, що не перевищує значень, встановлених СНиП щодо приміщень житлового, навчального, медичного та адміністративного призначення. У свою чергу, максимальне навантаження на мережу становить всього 4,78 Вт. Режим максимального провітрювання розрахований на об'ємний потік повітря в 100 м3/год.

Для очищення повітря, що надходить встановлений фільтр класу G3, що не допускає попадання в приміщення дрібних комах, частинок пилу і бруду. Фільтр можна легко замінити або почистити без залучення сервісних фахівців. Рекомендована частота чищення - 2 рази на рік.

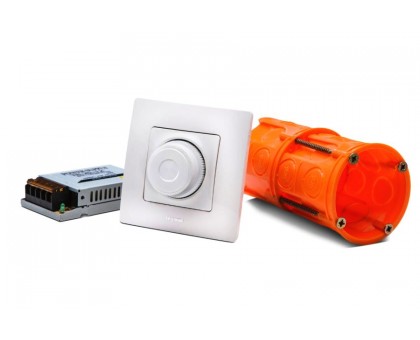

Вибір швидкості і режиму роботи вентиляційної системи виконується за допомогою фірмового настінного управління Ventoxx Twist.

Рекуператор повітря Ventoxx Invisible орієнтований на застосування в енергоефективних будівлях будь-якого призначення, що вимагають особливого ставлення до декоративної складової будови. Завдяки тому, що пристрій передбачає прихований монтаж, зовнішній вигляд і обробка фасадів не постраждають ні на етапі монтажу, ні на етапі поточної експлуатації.

Технічні характеристики рекуператора повітря Ventoxx Invisible:

• Кількість режимів 17

• Кількість швидкостей в Реверсі 5
• Ефективність рекуперації, % 70-91
• Рівень шуму, dB (A)
• 1 швидкість – 17;
• 2 швидкість – 22;
• 3 Швидкість – 33;
• 4 швидкість – 38;
• 5 швидкість – 41.
• Споживана потужність, Вт 1,6-2,75
• Об'єм вентиляції, м3/год
• 1 швидкість – 19;
• 2 швидкість – 30;
• 3 швидкість – 45;
• 4 швидкість – 55;
• 5 швидкість – 68.
• Обсяг вентиляції в режимі "максимальне провітрювання", м3/год 100
• Споживана потужність при максимальному провітрюванні, Вт 4,78
• Тип теплообмінника керамічний тепловий акумулятор
• Діаметр отвору, мм не менше 235
• Температурний режим роботи, °C -20 до +50
• Робоча напруга, VDC 7-15
• Розміри мм
• Набірна труба мінімальною довжиною-300 мм;
• Діаметр-226 мм;
• Внутрішня кришка: діаметр-240 мм;
• Зовнішня кришка: Висота-290 мм;
• Ширина-280 мм;
• Зовнішній повітропровід-500х250х60.
• Спосіб розміщення горизонтальне розміщення в зовнішній стіні
• Клас захисту
• Вентилятор IP 33
• Управління IP 20
• Фільтр G3
• Обслуговування не потребує заміни.
• Картридж з тепловим акумулятором і фільтр необхідно перевіряти на предмет необхідності очищення кожні 3 місяці.

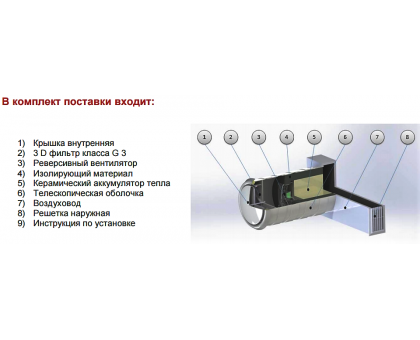

Комплектація рекуператора повітря Ventoxx Invisible:

• Оболонка Пластикова 300 мм – 1;

• Зовнішній повітропровід з решіткою – 1;
• Кришка внутрішня-1;
• Картридж з тепловим акумулятором і вентилятором – 1;
• Фільтр класу G3 – 1;
• Гарантійний талон;
• Інструкція.

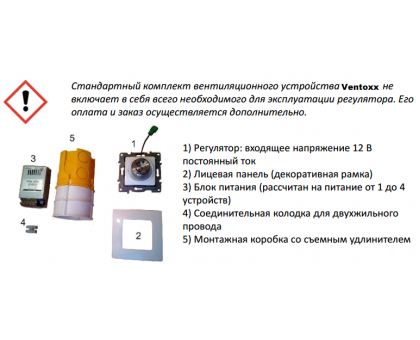

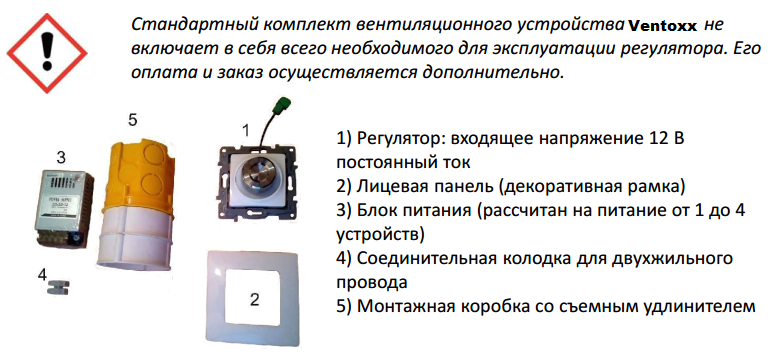

Додаткова комплектація рекуператора повітря Ventoxx Invisible управління Twist:
