Инсталляция для подвесного унитаза TECEprofil бачок Uni 9300302

Инсталяция для подвесного унитаза TECEprofil, модуль со смывным бачком Uni, высота 1120 мм, Артикул: 9300302.

Модуль 9300302 для унитаза с системой легкого монтажа панели смыва Easy Fit. Для крепления к профилю TECEprofil или монтажу в металлические и деревянные каркасные конструкции перед стеной или в углу. Также подходит для монтажа отдельно стоящих конструкций.

Объем бачка 10 литров; предварительно установленный стандартный объем смыва 6 литров; можно настроить объем смыва на 4,5/7,5/9 литров; объем малого смыва 3 литра для системы двойного смыва; остаточный объем можно использовать для мгновенного смыва.

Бачок Uni для фронтальной активации смыва:

• Надежный бачок из ударопрочного пластика сертифицирован согласно EN 14055
• Предварительно собранный и герметизированный.
• Боковое подключение с внешней резьбой 1/2", высокая совместимость с разными переходниками
• Изоляция для предотвращения образования конденсата
• Для панелей смыва TECE и поворотных панелей смыва
• Работает в режиме одинарного или двойного смыва
• Система легкого монтажа панели смыва easy fit
• Наполняющий клапан с низким уровнем шума, акустическая группа 1 согласно DIN 4109

Комплект поставки TECEprofil 9300302:

• Самоопорная монтажная рама с порошковым покрытием
• Две шпильки М 12 с гайками
• Канализационное колено DN 90 и переходник DN 90/100 с ПП
• Переходник также подходит для горизонтального монтажа.
• Комплект для подключения унитаза DN 90
• Вы можете настроить монтажную высоту унитаза для высоты сиденья 48 см.
• в соответствии с немецким стандартом DIN 18040 (DIN 18040: Безбарьерные
• конструкции. Часть 1. Общие помещения и рабочие места.

Дополнительно покупается TECEprofil 9300302:

• Панель смыва для унитаза (см. Панели смыва)
• Элементы для монтажа перед стеной, в углу или в деревянных каркасных конструкциях.
• Лоток для гигиенических таблеток (опционально)
• TECEone, комплект модернизации для стен сухого монтажа (опционально)

Примечание TECEprofil 9300302:

• Если используется унитаз с уменьшенной монтажной высотой
• (расстояние от середины шпильки до нижней кромки опорной поверхности
• унитаза не превышает 18 см), например, V&B Memento, Subway 2.0
• необходимо установить комплект опор (арт. 9041029) в нижней части
• конструкции модуля
• Артикул 9300302 Новинка

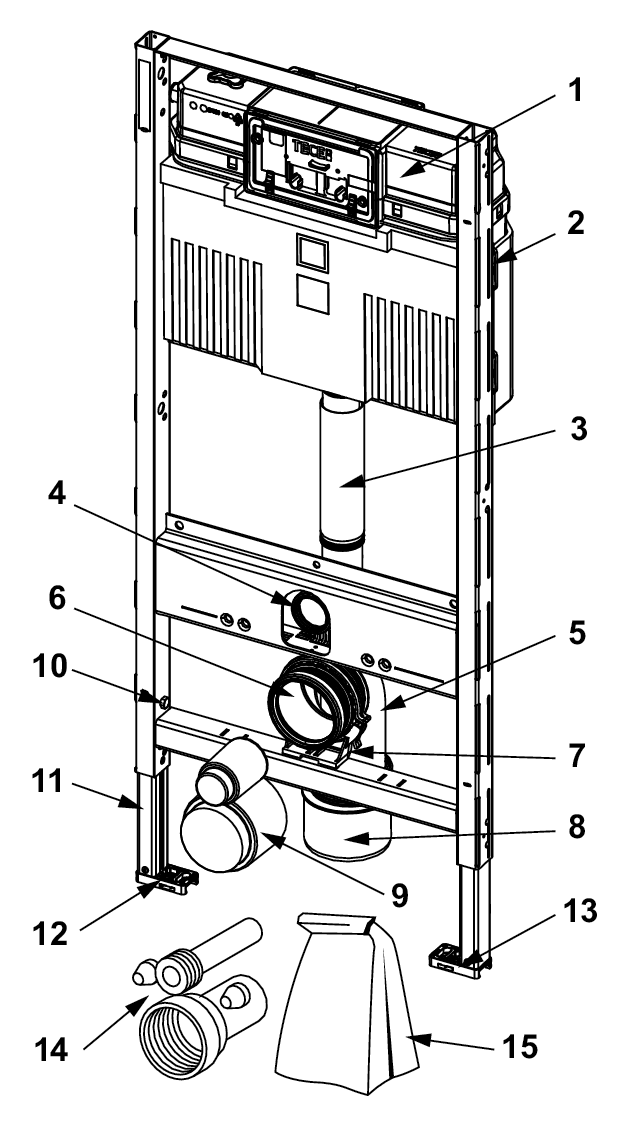

Запчасти TECEprofil 9300302:

1. TECE, бачок Uni 1120 мм 9820103

2. Комплект для подключения смывного бачка Uni 9820040
3. Сливной патрубок с уплотнительным кольцом, длина 269 мм, для кирпичных стен 9820011
4. Уплотнение смывной трубы 9820015
5. TECE, запчасть, канализационное колено DN 90 для кирпичных конструкций, с ластиком (ПП) 9820134
6. Уплотнитель для канализационного колена/переходника 9820139 (НОВИНКА)
7. TECEprofil, держатель канализационного колена, нижний (с апреля 2017 г.) 9820348
8. TECEprofil, соединитель 90° для унитаза. DN 90/100, переходник с ПП 9820136
9. Заглушка для сливного патрубка и канализационного колена для унитаза 9820312 (НОВИНКА)
10. Устройство блокировки стойки со стальной пружиной 9820447 (НОВИНКА)
11. Стойкая модуля из С-профиля 9820335
12. Устойчивая модуля с зажимом, левая 9820332 (НОВИНКА)
13. Стойкая модуля с зажимом, правая 9820333
14. TECE, запчасть, комплект соединений для унитаза DN 90 9820057 (НОВИНКА)
15. Комплект для застенного модуля (элементы крепления и т.п.) 9820043

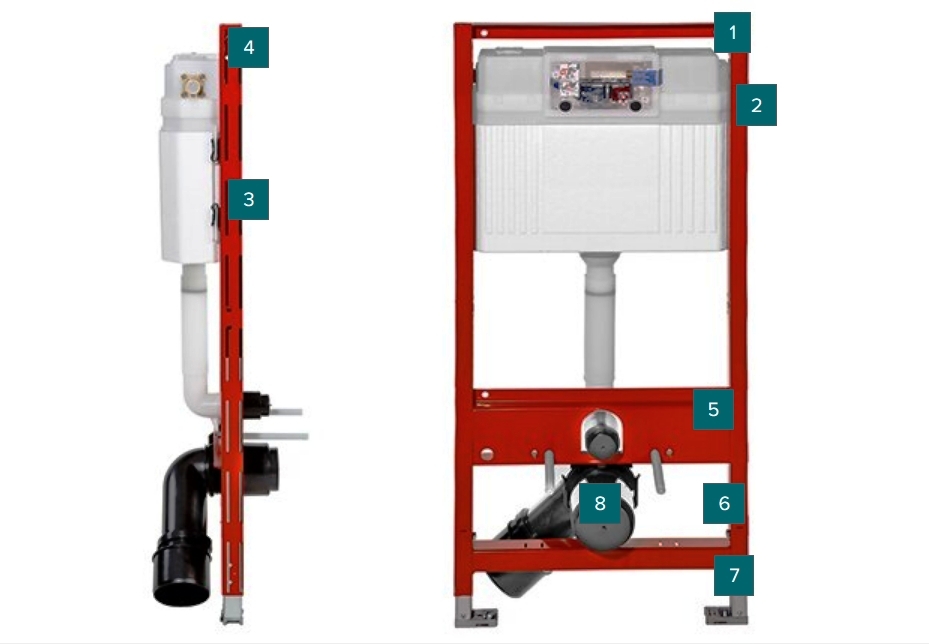

1. Сваренная стальная рама, окрашенная методом порошкового напыления
2. Отметка высоты установки модуля - 1 метр от уровня чистового пола
3. Боковые пазы для крепления с помощью угловых соединений к конструкции из профиля ТЕСЕ
4. Для крепления со стоечно-балочными конструкциями из металла и дерева.
5. Прочные балки с четырьмя отверстиями с резьбой — для надежного удержания подвесного санфаянса
6. Практичные ножные тормозные механизмы для регулировки высоты модуля
7. Регулируемые опоры высотой от 0 до 20 см для крепления к полу или профилированной секции TECEprofil
8. Защитные заглушки для сливного патрубка и фанового отвода
