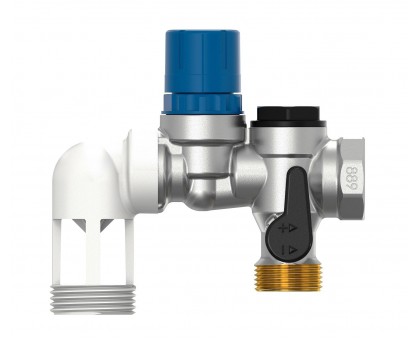

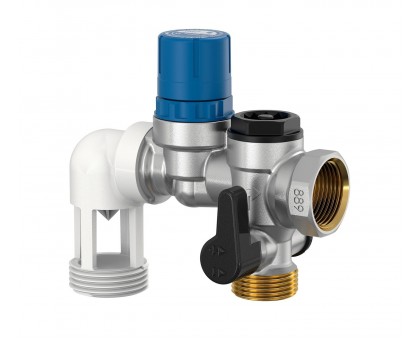

Группа безопасности бойлера Flamco 3/4" HFC Flexbrane (28388)

Группа безопасности бойлера Flamco 3/4" HFC Flexbrane (28388) – это универсальная группа безопасности для накопительного водонагревателя, используемая для отвода воды из бака, при превышении аварийного давления, 7 бар.

Flexbrane (28388) разработан для защиты систем горячего и питьевого водоснабжения от превышения допустимого давления при нагревании водонагревателя. Обратный клапан предотвращает обратный поток воды (из водонагревателя) в систему водопроводной воды.

• Группа безопасности Flexbrane может использоваться со всеми типами водонагревателей в соответствии с требованиями EN 1487. Максимально допустимая мощность (В кВт) указана на колпачке.
• Группа безопасности Flexbrane позволяет предотвратить превышение давления в накопительных водонагревателях.
• Группа безопасности Flexbrane NF INOX рекомендована к применению в ситуациях, когда возможно выборочное выщелачивание свинца или цинка в процессе эксплуатации.

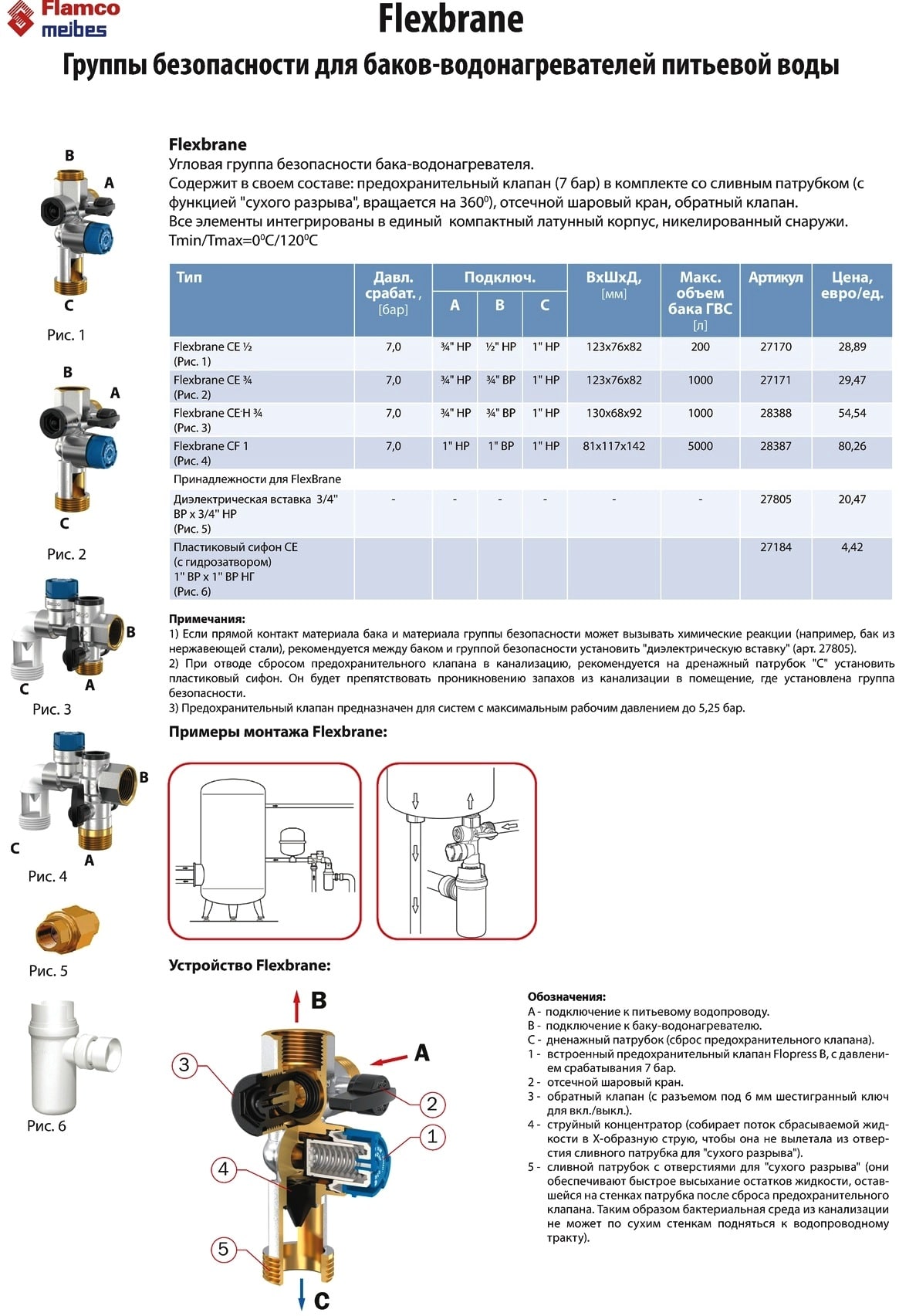

Группы безопасности для баков водонагревателей питьевой воды Flexbrane:

• Угловая группа безопасности Flexbrane 28388 водонагревателя бака содержит в своем составе: предохранительный клапан (7 бар) в комплекте со сливным патрубком (с функцией "сухого разрыва", вращается на 3600), обтравочный шаровой кран, обратный клапан.
• Все элементы интегрированы в единый компактный латунный корпус, никелированный снаружи. Tmin/Tmax=00°C/1200°C.

Примечания для группы безопасности бойлера Flamco Flexbrane:

• Если прямой контакт материала бака и материала группы безопасности может вызвать химические реакции (например, бак из нержавеющей стали), рекомендуется установить "диэлектрическую вставку" между баком и группой безопасности (арт. 27805).
• При отводе сброса предохранительного клапана в канализацию рекомендуется на дренажный патрубок "С" установить пластиковый сифон. Он будет препятствовать проникновению запахов из канализации в помещение, где установлена группа безопасности.
• Предохранительный клапан предназначен для систем с максимальным рабочим давлением до 5,25 бар.
• Группа безопасности Flexbrane устанавливается в неподтвержденных замерзаниях местах в доступных для легкого обслуживания. Не требует изоляции!

Требования безопасности в процессе установки группы безопасности бойлера Flamco 3/4" HFC Flexbrane (28388):

• Максимальное рабочее давление 5,25 бар
• Если давление в подающем трубопроводе превышает указанное значение, необходимо установить редукционный клапан перед группой безопасности.
• Минимальное рабочее давление 0,2 бар.
• Максимальная температура подающего трубопровода 95 °С
• Минимальная температура среды 0 °С
• Установка должна осуществляться квалифицированным персоналом в соответствии с действующими правилами и нормами и в соответствии с санитарно-гигиеническими требованиями в соответствии с EN806 и EN1717.
• Тщательно промойте систему перед установкой группы безопасности Flexbrane.

Примеры монтажа группы безопасности Flexbrane:

• Flexbrane (A) необходимо установить непосредственно на трубопроводе (используя стандартные гаечные ключи), установите диэлектрический фитинг вниз.
• Трубопровод подачи воды должен быть подключен к водопроводу в направлении, указанном стрелкой.
• Размеры выпускной трубы:
• 1/2" – минимальный диаметр 20 мм;
• 3/4 – минимальный диаметр 25 мм;
• 1" – минимальный диаметр 25 мм.
• Рекомендуется установить сифон после воздушного клапана
• Диэлектрики (диэлектрические изолирующие фитинги) используются для предотвращения ускоренной коррозии в трубопроводе.
• Используйте ленту PTFE на Flexbrane и (если используется) на адаптере. Адаптер поставляется только с 1/2" версии.
• Совершенно нормально, что вода отводится из котла через предохранительный узел (примерно 3% мощности котла).
• Для предотвращения потерь горячей воды и риска загрязнения клапанов и длительной утечки рекомендуется подключить расширительный бак Airfix A или Airfix D (G) между предохранительным узлом и котлом.
• Любые сервисные работы должны производиться, когда система полностью остыла.
• Сбросьте давление.
• Демонтируйте группу безопасности.

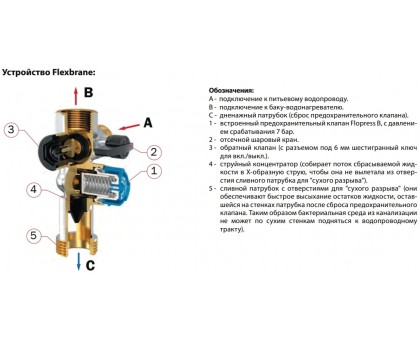

Устройство безопасности Flexbrane обслуживания:

• Откройте стопорный кран в группе безопасности Flexbrane.
• Перекройте воду и уложите воздух, используя переливной клапан (F).
• Закройте переливной клапан.
• Проводите регулярный обзор группы безопасности Flexbrane.
• Открывайте и закрывайте переливной клапан и запорный кран не реже одного раза в месяц для предотвращения залипания.
• Проверяйте работу обратного клапана. Встроенный обратный клапан ограничивает обратный поток воды в подающей линии и должен регулярно проверяться: закройте стопорный кран, открутите крышку (E) (6-мм) шестигранный ключ и проверьте, нет ли утечки.

Технические характеристики Flamco 3/4" HFC Flexbrane (28388):

• Бренд - Flamco
• Страна регистрации бренда – Германия.
• Запорная арматура – Да
• Материал корпуса – латунь
• Размер подключения – 3/4 дюйм.
• Рабочее давление – 7 бар
• Тип продуктовой группы - Measuring and control devices
• Класс продуктовой группы - Группа подключения бойлера
• Название продукта - Flexbrane IC CE-H ¾"F x ¾"M x 1"M 7.0bar
• Тип продукта – Safety Groups
• Материал корпуса – Латунь
• Номинальный внутренний диаметр - 3/4" (20)
• Соединение - Внутренняя резьба
• Максимальная мощность котла – 10 кВт
• Форма конструкции - Без смесителя
• Стадия сжатия изделия - PN 10
• Покрытие оцинковкой/гальваническим цинкованием.
• С соединительными устройствами - Нет
• С компрессионным комплектом.
• С сифоном – нет
• Заменяемый обратный клапан.

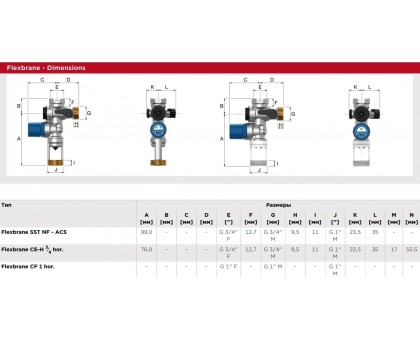

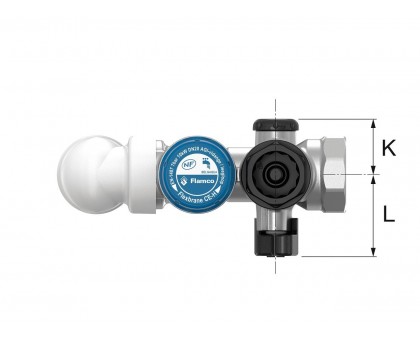

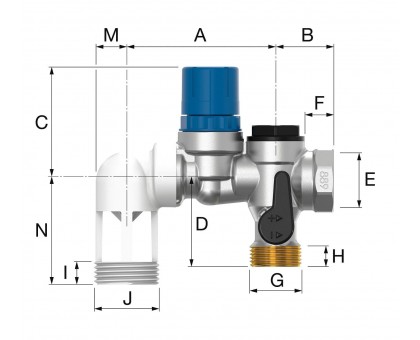

• Длина соединения – 143.5 мм.
• Рабочая длина соединения – 134 мм.
• Длина соединения – 229.5 мм.
• Рабочая длина соединения – 229.5 мм
• Максимальная температура питающей системы - 95 °C.
• Рабочий допуск составляет от -5 до +5% от заданного давления.
• Сертифицированные NF клапаны имеют допуск от -0 до +10%.
• Гарантия – 5 лет
